Deliver reliable streams with HLS Content Steering

ハイライト

HLS コンテンツステアリングは、2022 年にパスウェイクローン作成機能を追加します。ステアリングサーバーは、メインプレイリストを再発行することなく、既存のクライアントに新しい CDN を動的にアナウンスできます。バケットベースのステートレスルールでは、12 個の均一なランダムバケットを使用して正確なグローバルトラフィックスケジューリングを実現でき、ストリーミングメディアの運用とメンテナンスを「プレイリストの変更とプッシュの再開」から「リアルタイムで有効にする JSON ルールの変更」に進化させることができます。

主要内容

ストリーミングメディア配信には古い問題があります。それは、CDN がダウンしたらどうするかということです。従来のアプローチでは、メインプレイリスト (マルチバリアントプレイリスト) を変更し、問題のある CDN 回線を削除し、予備の CDN 回線を追加して、次のクライアント要求が有効になるまで待機します。このプロセスは遅く、クライアントのリロードが必要で、「米国ユーザーの 30% をグレースケール検証のために新しい CDN に誘導する」などのきめ細かいトラフィックスケジュール設定を行うことができません。 (02:15)

HLS コンテンツステアリングはこの問題を解決します。その中心となるアイデアは、CDN をパスウェイに抽象化することです。各パスウェイは、同じ構造と同じコンテンツを持つバリアントフローのセットに対応します。クライアントは CDN の物理アドレスを気にする必要はありません。必要なのは、ステアリングサーバーからパスウェイの優先順位リストを取得し、それらを順番に試行することだけです。 (04:30)

Zheng Naiwei は、このセッションで 2 つのことについて話しました。1 つは、2021 年に導入されたコンテンツステアリングインフラストラクチャがどのように機能するか、もう 1 つは、2022 パスウェイクローンとバケットベースのルールの 2 つの新機能です。前者は「メインプレイリストを変更せずに新しい CDN を追加する方法」を解決し、後者は「グローバルトラフィックスケジューリングにステートレスな方法を使用する方法」を解決します。 (06:00)

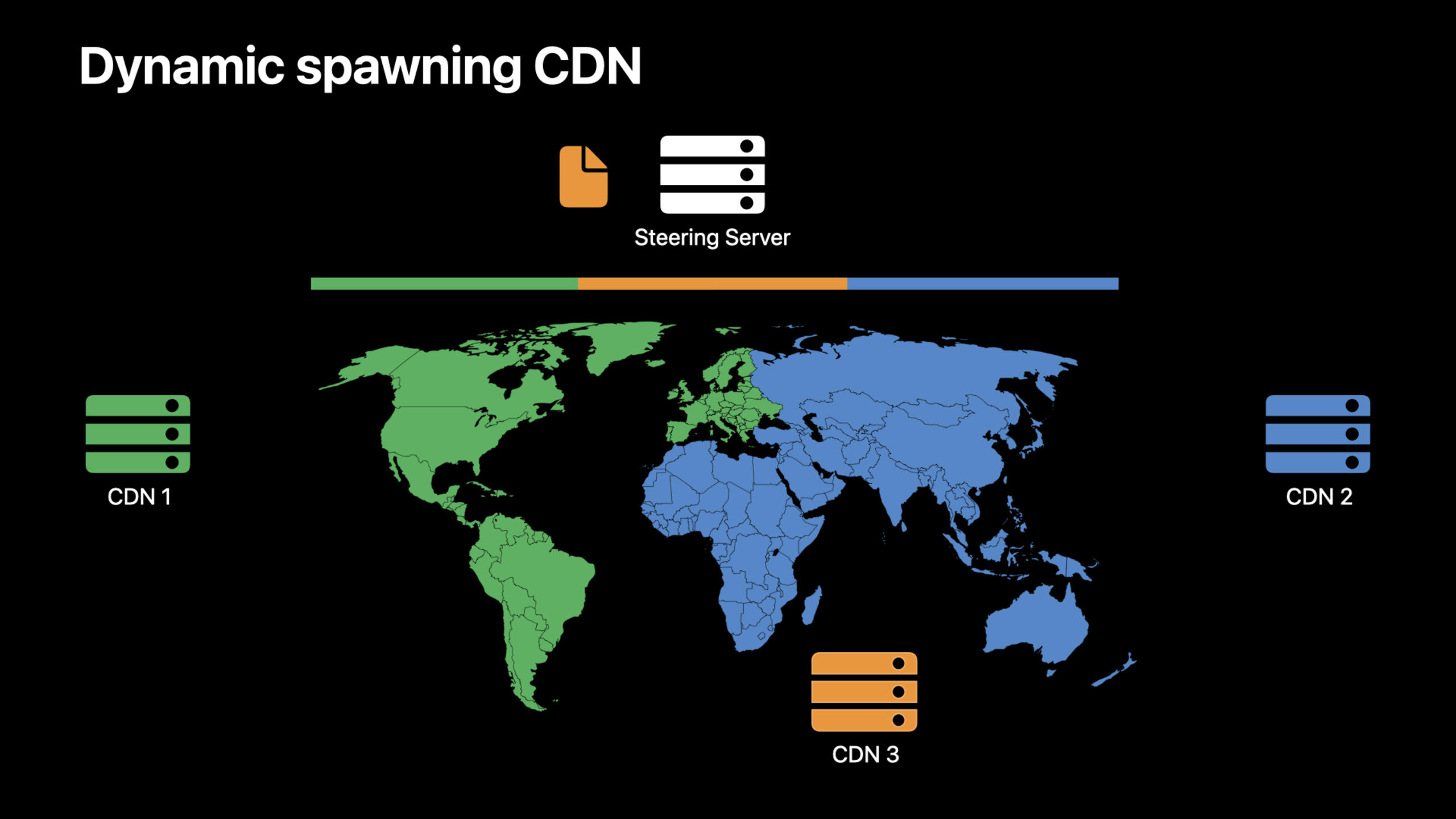

Pathway Cloning は巧妙に設計されています。 CDN が動的に作成される場合 (たとえば、特定の地域のエッジノードがオンラインになったばかりの場合)、古いプレイリストを既に取得しているすべてのクライアントはその存在を知りません。従来のアプローチでは、次回クライアントがメインプレイリストをリクエストするときに新しい CDN が追加されるのを待ちますが、これはすべての既存ユーザーがリロードを実行する必要があることを意味します。パスウェイクローン作成により、ステアリングサーバーはステアリングマニフェストでクローン作成ルールを宣言できます。既存のパスウェイ (BASE-ID) に基づいて、HOST とパラメータを変更して新しいパスウェイ (ID) を生成します。それを受信した後、クライアントは URI の置換を完了し、新しい CDN にシームレスに切り替えます。 (12:30)

バケットベースのルールも重要なポイントです。ステアリングサーバーは、「どのクライアントがどの CDN に移動するか」を決定する必要がありますが、各クライアントの状態を維持することはできません。つまり、スケーラブルではありません。方法としては、RELOAD-URIにバケット番号として1から12までのランダムな整数を埋め込む。各クライアントには最初のリクエストでバケットがランダムに割り当てられ、後続のすべてのステアリングマニフェストリクエストにはこの番号が含まれます。サーバーは、トラフィック分散の任意の割合を達成するために、バケット番号に基づいて異なる Pathway 優先順位リストを返すだけで済みます。 50/50 は、1 ～ 6 が CDN1 に送られ、7 ～ 12 が CDN2 に送られることを意味します。 10/30/60 は、1 が CDN1 に、2 ～ 4 が CDN2 に、5 ～ 12 が CDN3 に送られることを意味します。完全にステートレスで水平方向にスケーラブルです。 (18:00)

詳細

コンテンツステアリングインフラストラクチャのレビュー

(03:00) Content Steering には、Pathway、Steering Server、Steering Manifest という 3 つのコア概念しかありません。

パスウェイ は、同じ構造を持つ一連のバリアントフローの論理グループであり、通常は CDN に対応します。メインプレイリストで使用PATHWAY-ID各バリアントフローがどのパスウェイに属しているかをマークします。

#EXT-X-CONTENT-STEERING: SERVER-URI="/steering", PATHWAY-ID="CDN1"
#EXT-X-STREAM-INF: PATHWAY-ID="CDN1", BANDWIDTH=6000000
https://cdn1.example.com/high.m3u8
#EXT-X-STREAM-INF: PATHWAY-ID="CDN1", BANDWIDTH=3000000
https://cdn1.example.com/low.m3u8
#EXT-X-STREAM-INF: PATHWAY-ID="CDN2", BANDWIDTH=6000000
https://cdn2.example.com/high.m3u8
#EXT-X-STREAM-INF: PATHWAY-ID="CDN2", BANDWIDTH=3000000
https://cdn2.example.com/low.m3u8

SERVER-URI定期的にクライアントを送信するステアリングサーバーを指すアドレス (デフォルトは 300 秒ごと、またはRELOAD-URI) 内のパラメーターを使用して、このアドレスからステアリングマニフェストを要求します。

ステアリングマニフェスト は、サーバーから返される JSON ドキュメントです。構造は非常に単純です。

{
  "VERSION": 1,
  "TTL": 300,
  "RELOAD-URI": "https://steering.example.com/api/v1/steering?bucket=3",
  "PATHWAY-PRIORITY": ["CDN1", "CDN2"]
}

クライアントプレスPATHWAY-PRIORITY接続試行は次の順序で行われます。最初に CDN1 が試行され、CDN1 が使用できない場合は自動的に CDN2 にダウングレードされます。プロセス全体はプレーヤー層に対して透過的です。異なるパスウェイのバリアントストリームコンテンツはまったく同じであるため、AVPlayer はパスウェイを切り替えても再生を中断しません。 (07:45)

パスウェイクローニング: 新しい CDN を動的に導入する

(11:00) Pathway Cloning の前提は、古い Pathway と新しい Pathway の構造がまったく同じ (同じ数のバリアントストリーム、同じコーデックと解像度の組み合わせ) であるが、URI が異なるということです。この前提の下では、サーバーはクライアントに「CDN3 の URI を取得するには、次のルールに従って CDN1 の URI を変更してください」と伝えるだけで済みます。

ステアリングマニフェストのクローン宣言:

{
  "VERSION": 1,
  "PATHWAY-PRIORITY": ["CDN3", "CDN1", "CDN2"],
  "PATHWAY-CLONES": [
    {
      "BASE-ID": "CDN1",
      "ID": "CDN3",
      "URI-REPLACEMENT": {
        "HOST": "cdn3.example.com",
        "PARAMS": { "token": "abc123" }
      }
    }
  ]
}

BASE-IDクライアントに既知のパスウェイであり、IDそれは新しいパスウェイの名前です、URI-REPLACEMENT置換ルールが定義されています。クライアントは、CDN1 のすべてのバリアントストリームの HOST を次のように置き換えます。cdn3.example.com、プラス?token=abc123パラメータを使用すると、CDN3 の完全な URI セットを取得できます。 (14:20)

より細かく制御するには、次を使用できますPER-VARIANT-URISそしてPER-RENDITION-URIS。前者は特定のバリアントストリーム (4K DV ストリームなど) に対して別のサーバーを指し、後者は特定のレンディション (英語の AC-3 オーディオトラックなど) に対して別のサーバーを指します。

{
  "BASE-ID": "CDN1",
  "ID": "CDN3",
  "URI-REPLACEMENT": {
    "HOST": "cdn3.example.com",
    "PER-VARIANT-URIS": {
      "video-4k-dv": "https://faster.example.com/4k.m3u8"
    },
    "PER-RENDITION-URIS": {
      "audio-en-ac3": "https://faster.example.com/ac3.m3u8"
    }
  }
}

ここで使用されますSTABLE-VARIANT-IDそしてSTABLE-RENDITION-ID- メインプレイリスト内の各バリエーションストリームとレンディションに安定した識別子を割り当てます。ステアリングサーバーはこの ID を使用して特定の URI を見つけます。 (16:10)

バケットベースのグローバルトラフィックスケジューリング

(17:30) バケットメカニズムの主な設計目標は、サーバー側が完全にステートレスであり、すべてのスケジューリング決定がバケット番号のみに基づいていることです。

ワークフロー:

クライアントが初めてステアリングマニフェストを要求し、サーバーがRELOAD-URIランダムなバケット番号 (1 ～ 12) を埋め込みます。
クライアントからの後続のリクエストには、このバケット番号が送信されます。
サーバーはバケット番号に従ってテーブルを検索し、対応するパスウェイ優先度を返します。

実装例:

# Steering Server 伪代码
BUCKET_MAP = {
    # 50/50 流量分配
    "cdn_split_50_50": {
        range(1, 7):  ["CDN1", "CDN2"],   # buckets 1-6 优先 CDN1
        range(7, 13): ["CDN2", "CDN1"],   # buckets 7-12 优先 CDN2
    },
    # 10/30/60 三路分配
    "cdn_split_10_30_60": {
        range(1, 3):  ["CDN1", "CDN2", "CDN3"],   # buckets 1-2: 约 17%
        range(3, 6):  ["CDN2", "CDN3", "CDN1"],   # buckets 3-5: 约 25%
        range(6, 13): ["CDN3", "CDN1", "CDN2"],   # buckets 6-12: 约 58%
    }
}

def handle_steering_request(bucket, known_pathways):
    rules = get_current_rules()
    priority = rules.lookup(bucket)

    # 确定需要克隆的 Pathway
    clones = compute_clones(known_pathways, priority)

    return {
        "PATHWAY-PRIORITY": priority,
        "PATHWAY-CLONES": clones
    }

ほとんどのシナリオでは、12 バケットの粒度で十分です。より詳細な制御 (1% グレースケールなど) が必要な場合は、クライアント属性 (地理的位置、デバイスタイプ) を組み合わせてサーバー側で追加の判断を行うことができますが、バケット自体は変更されません。 (20:30)

ステアリングサーバーの判定ロジック

(22:00) サーバーは、ステアリングマニフェストを生成するときに 2 つの質問に答える必要があります。

**このバケットのクライアントは最初にどのパスウェイを選択する必要がありますか? **——バケットマッピングテーブルを確認してください。
**どのパスウェイを複製する必要がありますか? ** - クライアントは、知っているパスウェイのリストを持ってきます (経由)SERVER-URIクエリパラメーター)、サーバーはクライアントに既知のパスウェイから現在利用可能なすべてのパスウェイを差し引き、その差分が複製する必要があるものになります。

def compute_clones(known_pathways, desired_priority):
    needed = set(desired_priority)
    known = set(known_pathways)
    to_clone = needed - known

    clones = []
    for pathway_id in to_clone:
        # BASE-ID を選ぶ: known から同じ構造の Pathway を探す
        base = find_matching_base(pathway_id, known)
        clones.append({
            "BASE-ID": base,
            "ID": pathway_id,
            "URI-REPLACEMENT": get_replacement_rules(base, pathway_id)
        })
    return clones

この設計の利点は、サーバーがクライアントのプレイリストの特定の内容を知る必要がないことです。サーバーはパスウェイ ID の設定操作でのみ動作し、URI 置換ルールが事前に設定されています。 (24:00)

重要ポイント

何をすべきか: HLS ストリーミングサービスにコンテンツステアリングを導入し、ハードコーディングされた CDN アドレスを Pathway 抽象化に置き換えます。 価値がある理由: CDN 障害が発生した場合、ステアリングサーバーは、マスタープレイリストを変更したり、クライアントのリロードを待ったりすることなく、すべてのクライアントのトラフィックパスをリアルタイムで切り替えることができます。 SLA 要件のあるライブサービスおよびオンデマンドサービスの場合、これはアーキテクチャレベルの信頼性の向上です。 開始方法: メインプレイリストに追加#EXT-X-CONTENT-STEERINGタグを使用して、ステアリングマニフェストを返す HTTP エンドポイントをデプロイし、最初に静的なPATHWAY-PRIORITYクライアントがパスウェイを正しく切り替えることができることを確認し、動的ルールを段階的に導入します。
何をすべきか: パスウェイクローン作成を使用して、動的オンラインおよびオフライン CDN、特にエッジノードの迅速な展開を実装します。 実行する価値がある理由: 従来の方法で CDN を追加するには、メインプレイリストを変更し、CDN キャッシュが更新されるのを待ち、すべてのクライアントが再リクエストするのを待つ必要があります。プロセス全体には数十分かかる場合があります。パスウェイクローン作成により、このステップがステアリングマニフェストからの 1 つの応答に短縮され、クライアントは次のリロードサイクルで新しい CDN を感知できます。 開始方法: 古い CDN と新しい CDN のバリアントストリーム構造がまったく同じ (同じコーデック、解像度、ビットレートの組み合わせ) であることを確認し、ステアリングサーバーで新しい CDN の URI-REPLACEMENT ルールを構成し、パスします。PATHWAY-CLONESフィールド納品。
対処方法: バケットベースのルールを使用してステートフルトラフィックスケジューリングを置き換え、ステアリングサーバーを純粋な機能にします。 実行する価値がある理由: ステートフルスケジューリングでは、各クライアントの状態を保存して同期する必要があるため、一貫性とスケーラビリティの問題が生じます。バケットメカニズムは URL 内のステータスをエンコードし、共有ストレージを必要とせずにサーバーを水平に拡張できます。 12 バケットでは約 8.3% のスケジューリング粒度が提供され、これはほとんどのシナリオに十分です。 開始方法: ステアリングマニフェスト内RELOAD-URIバケットにはランダムなバケット番号 (1 ～ 12) が埋め込まれます。サーバーはバケットからパスウェイ優先度までのマッピングテーブルを維持し、ビジネス要件 (グレースケール、地域分布、CDN 容量) に従ってマッピングルールを構成します。
