Meet SwiftUI spatial layout

Highlight

visionOS 26 把 SwiftUI 的布局系统扩展到三维：每个视图除了 width / height / X / Y，还会算出 depth 和 Z position，原有的 VStack、HStack、ZStack、alignment 这些 2D 工具都可以直接复用。

---

核心内容

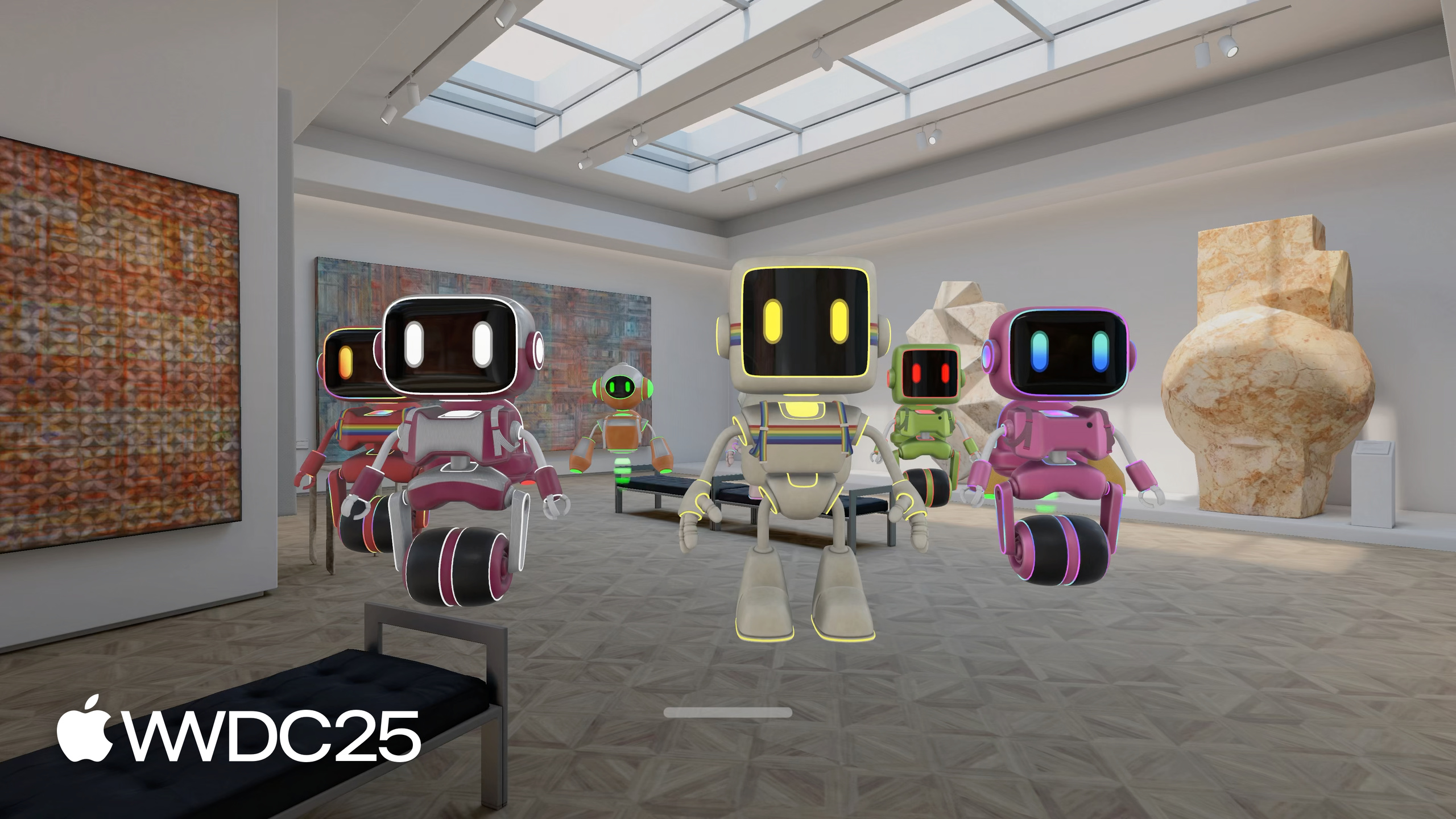

Trevor 在 BOT-anist 这个机器人收藏 app 里遇到了一个具体的麻烦：他想做一个旋转的机器人 carousel，让多个 Model3D 围成一圈水平排列；想给每个机器人加一张说明卡片，结果卡片被模型挡住看不见；想给火箭加一个 45 度旋转，HStack 里的卡片就被旋转后的火箭模型撞到了。RealityKit 当然可以做这些，但它要写场景、写实体、写组件，离 SwiftUI 的声明式写法太远——很多场景里，开发者只是想用熟悉的 VStack / HStack / ZStack 把几个 3D 视图摆好。

visionOS 26 的解法是：把 SwiftUI 现有的 2D 布局系统直接扩展到三维。每个视图多算一个 depth 和 Z 位置，Model3D 像 Image 一样有固定三维尺寸，RealityView 像 Color 一样有弹性深度，ZStack 现在会沿 Z 轴组合子视图的深度。在这个统一模型上，Apple 加了四个新工具：depth alignment（深度对齐）、rotation3DLayout（影响布局的旋转）、SpatialContainer 和 spatialOverlay（同一 3D 空间叠放多视图）。Trevor 用它们一步步把 BOT-anist 的「Automaton Arrangements」搭了出来——从单个机器人 profile，到三人深度领奖台，到水平旋转 carousel，再到带选中光环的交互。整个过程没有一行 RealityKit 代码。

---

详细内容

3D 视图基础（03:02）。SwiftUI 在 visionOS 上把 2D 布局规则平移到三维：每个视图都有 depth。Image / Color / Text 这些平面视图深度为 0，行为和 iOS 一致；Model3D 有固定深度，类似 Image；RealityView、GeometryReader3D、resizable 的 Model3D 有弹性深度，类似 Color。

// Many views have 0 depth
HStack {
  Image("RobotHead")
    .debugBorder3D(.red)
  Text("Hello! I'm a piece of text. I have 0 depth.")
    .debugBorder3D(.red)
  Color.blue
    .debugBorder3D(.red)
    .frame(width: 200, height: 200)
}

关键点：

• Image / Text / Color 在 visionOS 上深度为 0，行为和 iOS 一致；
• debugBorder3D 是 Trevor 自己写的工具修饰器，用来可视化 3D frame，session 末尾会展示实现；
• HStack 在 3D 中会自动按子视图的最大深度组合自己的深度。

Window 的深度提案是固定的，超出会被系统裁剪；Volume 的深度可调整。Volume 与 Window 的选择参考 HIG 的 Designing for visionOS。

Depth alignment（08:11）。Stack 和 Layout 类型的默认 depth alignment 是 .back，子视图会按后沿对齐。Trevor 把 ResizableRobotView 和 RobotNameCard 放进 VStack，卡片被机器人挡在后面看不见。把 VStack 换成 VStackLayout 后，可以加 .depthAlignment(.front)：

// Customizing depth alignments
struct RobotProfile: View {
  let robot: Robot

  var body: some View {
    VStackLayout().depthAlignment(.front) {
      ResizableRobotView(asset: robot.model3DAsset)
      RobotNameCard(robot: robot)
    }
    .frame(width: 300)
  }
}

关键点：

• 想用 .depthAlignment 修饰器，必须把 VStack 写成 VStackLayout()，因为这个修饰器作用在 Layout 类型上；
• .front 让子视图的前沿对齐，文字卡片就能浮在模型前面；
• 可选 .back（默认）/ .center / .front 三种标准对齐。

自定义 DepthAlignmentID（10:27）。三种标准对齐不够时，可以定义自己的对齐规则。Trevor 想做一个「深度领奖台」——第一名最靠前，第二名居中，第三名最后。

// Defining a custom depth alignment guide
struct DepthPodiumAlignment: DepthAlignmentID {
  static func defaultValue(in context: ViewDimensions3D) -> CGFloat {
    context[.front]
  }
}

extension DepthAlignment {
  static let depthPodium = DepthAlignment(DepthPodiumAlignment.self)
}

关键点：

• 实现 DepthAlignmentID 协议只需要一个 defaultValue 方法，返回该视图在这个对齐线上的位置；
• 默认值用 context[.front]，即子视图默认按前沿对齐；
• 在 DepthAlignment 上加静态常量后，就可以像 .front 一样使用 .depthPodium。

之后在 HStack 里用 .depthAlignment(.depthPodium)，再对中间和后面的机器人调用 .alignmentGuide(.depthPodium) { $0[DepthAlignment.center] } 和 $0[DepthAlignment.back]，就得到三人前后错落的领奖台效果。

rotation3DLayout vs rotation3DEffect（12:00）。rotation3DEffect 是视觉效果，不影响布局——HStack 不知道火箭被旋转了 90 度，于是会撞到旁边的卡片。rotation3DLayout 修改视图在布局系统中的 frame，父布局能感知旋转后的几何，并以轴对齐的 bounding box 紧密包裹。

// Rotate using any axis or angle
HStackLayout().depthAlignment(.front) {
  RocketDetailsCard()
  Model3D(named: "ToyRocket")
    .rotation3DLayout(.degrees(isRotated ? 45 : 0), axis: .z)
}

关键点：

• rotation3DLayout 接收角度和轴，跟 rotation3DEffect 签名相似；
• 区别在于它会更新布局系统看到的 frame，HStack 因此会让出空间给旋转后的火箭；
• 对动画状态 isRotated 切换时，周围视图的位置会跟着平滑调整。

carousel 的实现（14:42）。Trevor 直接复用了 MyRadialLayout（来自老 session《Compose custom layouts with SwiftUI》），原本是为 2D 写的，在 visionOS 上一样工作。要把垂直的环改成水平躺下来的 carousel：

struct RobotCarousel: View {
  let robots: [Robot]

  var body: some View {
    VStack {
      Spacer()
      MyRadialLayout {
        ForEach(robots) { robot in
          ResizableRobotView(asset: robot.model3DAsset)
            .rotation3DLayout(.degrees(-90), axis: .x)
        }
      }
      .rotation3DLayout(.degrees(90), axis: .x)
    }
  }
}

关键点：

• 外层对 MyRadialLayout 旋转 90 度，整圈躺平，原本的高度变成深度；
• 内层对每个机器人反向旋转 -90 度，让它们继续直立；
• VStack { Spacer(); MyRadialLayout { ... } } 让 carousel 贴在 volume 底部，2D 的 Spacer 技巧在 3D 一样用。

SpatialContainer 与 spatialOverlay（17:00）。ZStack 沿 Z 轴堆叠子视图，深度会累加；如果想让多个视图占据同一个 3D 空间（像俄罗斯套娃），就用 SpatialContainer，并指定 3D 对齐线如 .topTrailingBack、.bottomLeadingFront。单视图叠加用 spatialOverlay，叠上去的视图会自动缩放到目标视图大小。Trevor 给 carousel 加选中态时只用了后者：

struct RobotCarouselItem: View {
  let robot: Robot
  let isSelected: Bool

  var body: some View {
    ResizableRobotView(asset: robot.model3DAsset)
      .spatialOverlay(alignment: .bottom) {
        if isSelected {
          ResizableSelectionRingModel()
        }
      }
  }
}

关键点：

• 选中光环和机器人共享同一个 3D 空间，光环按 .bottom 对齐到机器人脚下；
• 光环大小自动跟随机器人，不用手动写尺寸；
• 这种「同一空间叠一个附加视图」的场景，spatialOverlay 比 SpatialContainer 更轻量。

收尾：debugBorder3D（18:32）。整个 session 用到的 3D 边框工具，本身就是新 API 的组合——一个 spatialOverlay 装两层 ZStack，外层画前后两面 2D border，内层画上下两条，再用 rotation3DLayout(.degrees(90), axis: .y) 把内层翻到左右两面。六个面拼出一个完整 3D 包围盒。

---

核心启发

• 做什么：把现有 SwiftUI app 的 3D 演示视图升级成布局可感知的版本。

  • 为什么值得做：之前用 rotation3DEffect 的旋转模型经常撞到相邻卡片或溢出 volume，把它替换成 rotation3DLayout 后，HStack/VStack 会自动腾出空间，UI 不再”穿模”。
  • 怎么开始：搜索代码库里的 rotation3DEffect，按需求判断是纯视觉动画（保留）还是需要影响布局（替换为 rotation3DLayout）。

• 做什么：给 visionOS 上有说明卡片的 Model3D 加上 .depthAlignment(.front)。

  • 为什么值得做：默认 depth alignment 是 .back，文字卡片会被模型挡住，用户读不到；改成 .front 后说明浮在模型前方。
  • 怎么开始：把 VStack / HStack 改写成 VStackLayout() / HStackLayout()，链式调用 .depthAlignment(.front)。

• 做什么：在 visionOS 项目里实现并 commit 一个 debugBorder3D 修饰器。

  • 为什么值得做：3D 布局比 2D 难调，肉眼难判断每个视图实际占的体积，3D 边框是最便宜的可视化工具。
  • 怎么开始：直接抄 session 18:32 的实现，放到 DEBUG-only 的 View extension 里。

• 做什么：选中态视觉用 spatialOverlay 叠加，而不是 ZStack。

  • 为什么值得做：ZStack 会沿 Z 轴撑开总深度，导致选中态的容器变厚、影响周围布局；spatialOverlay 共享同一 3D 空间，附加视图自动适配宿主尺寸。
  • 怎么开始：在选中状态切换处用 .spatialOverlay(alignment: .bottom) { if isSelected { RingView() } } 替代 ZStack 写法。

• 做什么：自定义 DepthAlignmentID 实现”重要内容更靠前”的展示。

  • 为什么值得做：标准的 front / center / back 三档不够，电商的「主推商品」、社交的「VIP 头像」、收藏 app 的「Top Pick」都需要更细的层次。
  • 怎么开始：定义符合 DepthAlignmentID 协议的 struct，在 Layout 上调 .depthAlignment(.yourGuide)，关键视图再用 .alignmentGuide 指定差异化位置。

---
