Accelerate machine learning with Metal

Highlight

在 Apple 平台上部署机器学习模型有三个阶段：训练、部署准备、应用集成。这场 Session 聚焦在推理性能优化环节。

---

核心内容

在 Apple 平台上部署机器学习模型有三个阶段：训练、部署准备、应用集成。这场 Session 聚焦在推理性能优化环节。

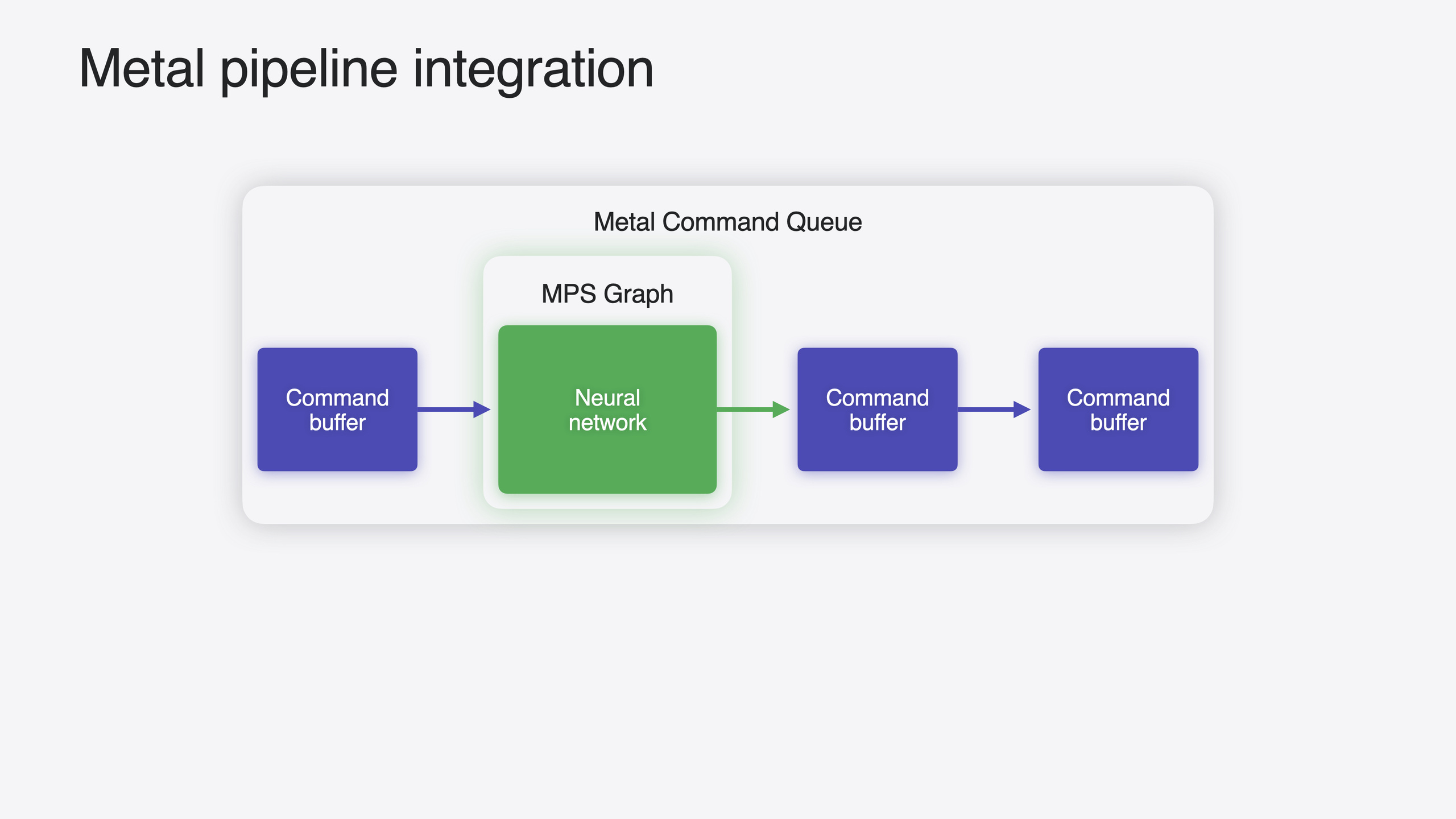

如果你的应用使用 Core ML 部署模型，MPSGraph 已经在底层提供 GPU 加速。你也可以用 PyTorch、TensorFlow、JAX 等框架训练模型，它们都构建在 Metal Performance Shaders Graph（MPSGraph）之上。在某些场景下你可能需要直接使用 MPSGraph：当你的应用本身就用 Metal，需要将 ML 任务与其他 GPU 工作排在一起；或者你需要共享底层 Metal 资源如 Buffer。

今年的更新分三个方向。针对 Transformer 模型的计算性能优化，包括融合 Scaled Dot-Product Attention（SDPA）算子和 KV Cache 原地更新。内存带宽优化，新增 4-bit 整数量化支持。质量改进，包括分块量化和 Adapters 机制。此外还有 FFT 加速和 MPSGraph Viewer 可视化工具。

---

详细内容

融合 Scaled Dot-Product Attention（SDPA）

Transformer 模型的核心是 Multi-Head Attention 块，其中 Scaled Dot-Product Attention 由一系列操作组成。MPSGraph 今年新增了融合算子，把这些操作合并为一个 kernel 执行（03:56）。

调用方式：

let sdpaResult = graph.scaledDotProductAttention(
    query: queryTensor,
    key: keyTensor,
    value: valueTensor
)

关键点：

• scaledDotProductAttention 接受 Q、K、V 三个张量作为参数
• 将多个操作融合为单个 kernel，减少中间结果的读写开销
• 替换手动实现的 SDPA 即可获得性能提升，代码改动量极小

KV Cache 原地更新

自回归生成时，每生成一个新 token 都要把之前所有 token 重新送入矩阵乘法，导致 K、V 投影被反复计算。KV Cache 把已计算的 K、V 值存下来复用，把矩阵-矩阵乘法简化为矩阵-向量乘法（05:00）。

用 Variable + sliceUpdate 实现原地更新：

// 创建占位符表示 cache，维度取决于模型
let keyCachePlaceholder = MPSGraphTensor(
    shape: [batch, heads, maxLength, headDim],
    dataType: .float32
)

// 创建 Variable，代表 cache 的当前状态
let keyCacheVariable = graph.makeVariable(
    name: "keyCache",
    shape: [batch, heads, maxLength, headDim],
    dataType: .float32
)

// 用 sliceUpdateDataTensor 将新 key 投影插入 cache
let updatedCache = graph.sliceUpdateDataTensor(
    newKeyProjection,
    updateTensor: keyCacheVariable,
    startIndex: [0, 0, currentPosition, 0],
    endIndex: [batch, heads, currentPosition + 1, headDim],
    stride: [1, 1, 1, 1],
    name: "updateKeyCache"
)

// 将更新后的 cache 赋回 Variable，MPSGraph 会优化为原地更新
keyCacheVariable.assign(updatedCache)

// 用 slice 操作提取已计算的部分
let validCache = graph.slice(
    tensor: keyCacheVariable,
    startIndex: [0, 0, 0, 0],
    endIndex: [batch, heads, currentPosition + 1, headDim],
    stride: [1, 1, 1, 1],
    name: "extractValidCache"
)

关键点：

• makeVariable 创建可变张量，与普通图操作结果不同，可以被重新赋值
• sliceUpdateDataTensor 指定 start/end 数组决定新值插入位置
• 将 updatedCache 赋回 keyCacheVariable，MPSGraph 自动优化为原地更新，避免每轮迭代分配新内存
• slice 提取 cache 中已计算的有效部分，再传给 SDPA

4-bit 整数量化

大语言模型的权重可达数十 GB，通常用 16-bit 浮点表示。MPS 之前已支持 8-bit 整数量化（内存减半），今年新增 4-bit 格式（内存再减半）（07:46）。

MPS 提供两种量化方案。线性量化（affine quantization）适合权重均匀分布的情况，8-bit 有 256 个量化点，4-bit 有 16 个，量化时将值映射到最近的量化点。LUT 量化适合权重集中在不同区域的情况，你根据数据分布自选量化点存入查找表，每个权重只需 4 或 8 bit 的索引。

// 线性量化：反量化回浮点
let dequantized = graph.dequantize(
    quantizedTensor: quantizedWeights,
    scale: scaleValue,
    zeroPoint: zeroPointValue,
    dataType: .float32,
    name: "dequantize"
)

// LUT 量化：传入查找表
let dequantizedLUT = graph.dequantize(
    quantizedTensor: quantizedWeights,
    lut: lookupTable,  // 32-bit 浮点查找表
    dataType: .float32,
    name: "dequantizeLUT"
)

关键点：

• dequantize 方法将量化值转回 32-bit 浮点
• 线性量化传 scale 和 zeroPoint；LUT 量化传 lut 查找表
• 当反量化操作后面紧接矩阵乘法，MPSGraph 自动将两者融合为量化矩阵乘法，逐元素反量化而不是先存一个完整的反量化副本

分块量化

对全部权重使用单一的 scale 和 zeroPoint 会限制精度。分块量化将权重分成小块，每块各自拥有 scale 和 zeroPoint，精度更高（10:45）。

// 分块量化：传入 tensor 形式的 scale 和 zeroPoint，每个 block 一组
let dequantizedBlocked = graph.dequantize(
    quantizedTensor: quantizedWeights,
    scale: scalePerBlock,        // tensor, 每个 block 一个值
    zeroPoint: zeroPointPerBlock, // tensor, 每个 block 一个值
    dataType: .float32,
    name: "dequantizeBlocked"
)

关键点：

• 与全局量化代码结构相同，区别是 scale 和 zeroPoint 从标量变为张量
• 每个 block 有独立的 scale/zeroPoint，更精确地匹配局部权重分布

Adapters（Callables）

Adapters 是插入模型的小层，只更新 adapter 内参数。可以用于适配新任务，也可以补偿量化引入的误差。MPSGraph 通过 callables 机制实现（11:48）。

// 1. 在主图中调用 adapter
let adapterOutput = graph.call(
    "myAdapter",
    inputs: [inputTensor],
    outputTypes: [MPSGraphTensorDataType.float32]
)

// 2. 创建 adapter 的子图
let adapterGraph = MPSGraph()
let adapterInput = adapterGraph.placeholder(
    shape: nil,  // unranked
    dataType: .float32,
    name: "input"
)
let adapterOutputTensor = adapterGraph.multiplication(
    adapterInput,
    adapterGraph.constant(2.0, dataType: .float32),
    name: "output"
)

// 3. 编译 adapter 为 GraphExecutable
let adapterExecutable = adapterGraph.compile(
    device: metalDevice,
    inputs: [MPSGraphInput(shape: [batch, dim], dataType: .float32)],
    outputTensor: adapterOutputTensor
)

// 4. 主图编译时通过 descriptor 映射 adapter 名到 executable
let descriptor = MPSGraphCompilationDescriptor()
descriptor.callables = ["myAdapter": adapterExecutable]
let mainExecutable = mainGraph.compile(
    device: metalDevice,
    inputs: mainInputs,
    outputTensors: mainOutputs,
    descriptor: descriptor
)

关键点：

• graph.call 在主图中声明对 adapter 的调用，提供名称、输入和输出类型
• adapter 本身是一个独立的 MPSGraph，编译为 GraphExecutable
• 主图编译时用 MPSGraphCompilationDescriptor 的 callables 字典将名称映射到实际的 executable
• 可用于补偿量化误差，只需微调 adapter 参数

FFT 加速

MPSGraph 今年新增 FFT 支持，适合音频预处理等场景（13:49）。通过 strided NDArray API 实现滑动窗口视图，无需内存拷贝：

// 创建滑动窗口视图
let windowedView = inputTensor.arrayView(
    shape: [1, numWindows, windowSize],
    strides: [1, hopSize, 1],
    name: "stftView"
)

// 加窗 + FFT
let windowed = graph.multiplication(windowedData, hannWindow, name: "applyWindow")
let fftResult = graph.fft(
    tensor: windowed,
    axes: [2],
    name: "computeFFT"
)

关键点：

• arrayView 通过内存别名创建视图，零拷贝
• strides 参数控制窗口步长，如 256 元素跳步实现 50% 重叠
• 先乘窗函数（Hann/Gaussian），再调用 fft 计算各窗口的频谱

MPSGraph Viewer

Xcode 16 新增 MPSGraph Viewer，可直接打开 MPSGraph 包文件，可视化计算图的连接关系（17:25）。支持：按设备查看优化后的 Stitched Shader 区域；Operations Navigator 列出所有算子；Constants Navigator 按大小排列常量并预览权重；Inspector 查看变量的创建和使用位置。

可通过 MPSGraphExecutable 的 serialize API 创建包文件，也可用 mpsgraphtool convert 从 CoreML 或 ONNX 模型转换。

---

核心启发

• 做什么：将手动实现的 SDPA 替换为 MPSGraph 的融合算子 为什么值得做：改动最小，收益最大——多个操作融合为一个 kernel，减少中间结果读写 怎么开始：找到代码中手写 attention 的位置，替换为 graph.scaledDotProductAttention(query:key:value:)，验证输出一致即可

• 做什么：为自回归推理实现 KV Cache + Variable 原地更新 为什么值得做：避免每轮迭代重算全部 K/V 投影，序列越长加速越明显；原地更新避免反复分配内存 怎么开始：用 makeVariable 创建 cache，sliceUpdateDataTensor 插入新值，assign 赋回变量，slice 提取有效部分

• 做什么：评估 4-bit 量化对模型精度的影响，选择合适的量化方案 为什么值得做：从 8-bit 降到 4-bit 内存带宽再减半，但需要验证输出质量是否可接受 怎么开始：权重均匀分布用线性量化，集中分布用 LUT 量化；先跑基准测试再对比量化后精度；用 MPSGraph Viewer 在量化前后对比计算图

• 做什么：用 Adapters（Callables）补偿量化误差 为什么值得做：量化节省了带宽但引入精度损失，adapter 只需少量参数即可微调输出质量 怎么开始：在主图中用 graph.call 插入 adapter 调用，编译时通过 CompilationDescriptor.callables 映射名称到 executable

---
