Break into the RealityKit debugger

Break into the RealityKit debugger

WWDC 2024
观看原视频

Highlight

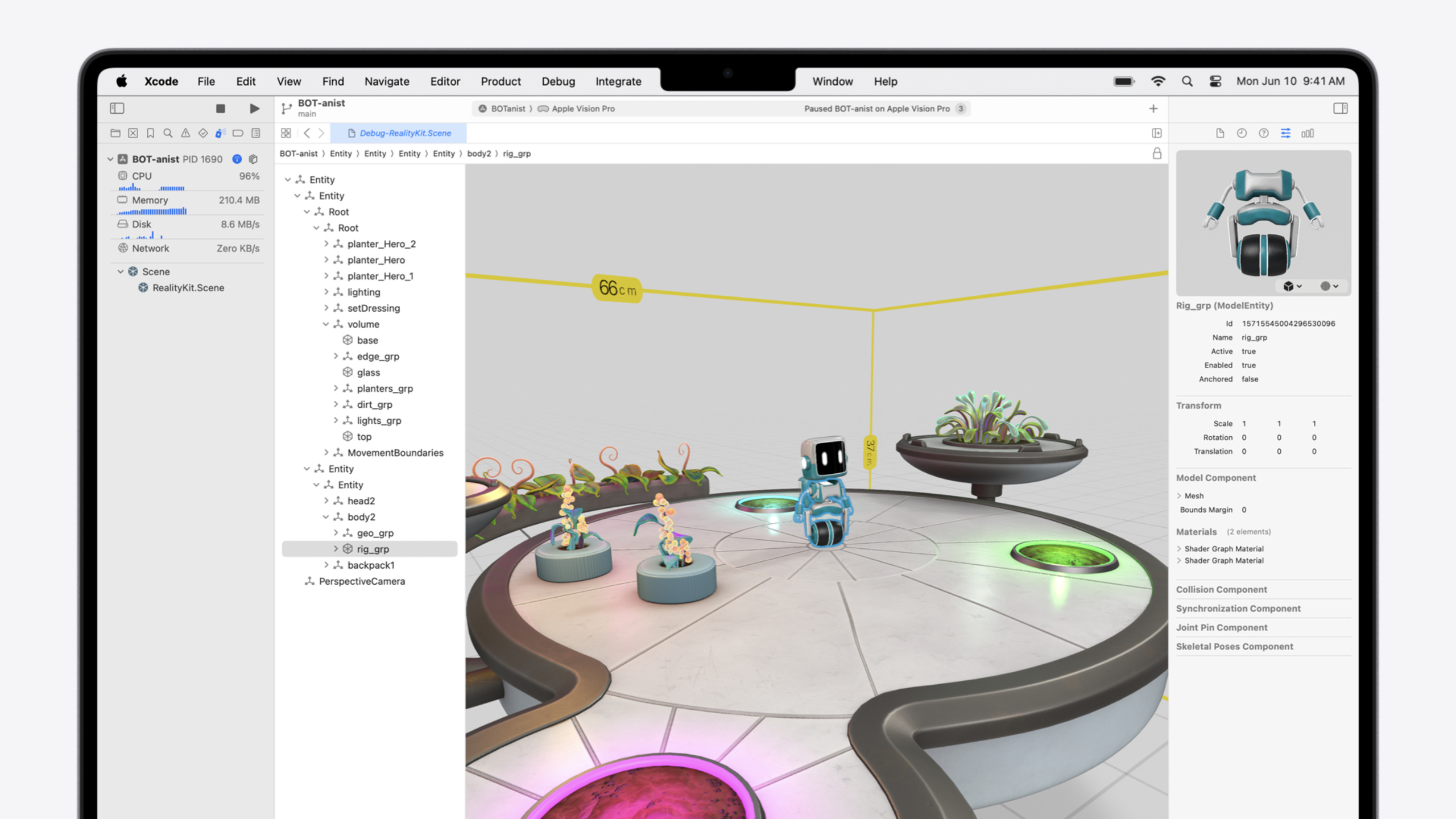

RealityKit Debugger 截取运行中 App 的 3D 快照，在 Xcode 里呈现 Entity Hierarchy、3D 视口和 Inspector 三栏布局，让你像用 View Debugger 调 UIKit 一样调试 spatial 应用。

核心内容

做 3D 应用最头疼的事情之一：代码里明明放了东西，跑起来却看不到、位置不对、形状变形。以前只能靠 print 和经验猜，RealityKit 的 Entity 层级和 Transform 继承关系错综复杂，肉眼根本看不出来哪里出了问题。

Apple 在 Xcode 里新加了 RealityKit Debugger。它的工作方式跟 View Debugger 一样：点击调试区的”Capture Entity Hierarchy”按钮，截取当前场景的 3D 快照，然后在 Xcode 里打开三栏视图——左侧 Entity Hierarchy 树状结构、中间 3D 视口、右侧 Inspector 面板。选中任何一个 Entity，三栏联动显示它的层级位置、空间位置和所有 Component 属性。

这场 Session 用一个”把植物园 App 改成机器人夜店”的真实项目，演示了四类最常见的 3D bug 怎么用这个工具定位：Transform 继承导致的形状变形、Component 忘记写回导致的行为异常、渲染管线问题导致的内容缺失、以及用自定义 Component 给 Debugger 加调试信息的方法。每一类都是 3D 开发里的高频问题，有了可视化工具之后排查效率完全不同。

详细内容

1. Transform 继承导致的变形

迪斯科球的线条看起来被压扁了。在 Debugger 里选中 Outline Entity，Inspector 的预览视口显示模型本身没变形，Transform 组件的 scale 也是均匀的 1。问题不在自己，就在祖先节点。逐级往上查：Background 正常，但 Support Entity 的 Transform 在 Y 轴上有一个很大的 scale 值——Support 被拉长来塑造形状没错，但它把变形传给了所有后代。

修复方法：把 Support 和 Background 从父子关系改成兄弟关系（06:50）。

// 修复前：Background 是 Support 的子节点，继承了 Y 轴 scale
support.addChild(background)

// 修复后：Background 和 Support 是兄弟节点，都在 discoBall 下
discoBall.addChild(background)

关键点：

  • support.addChild(background) 让 Background 继承了 Support 的 Y 轴 scale 变形
  • 改为 discoBall.addChild(background) 后，Background 只继承 discoBall 的 Transform，不再受 Support 影响
  • 两个 Entity 在场景里看起来仍然连在一起，但 Transform 不再相互干扰

2. Component 修改后忘记写回

传送系统应该不断生成机器人，但什么都没出现。在 Debugger 里检查 Teleporter Entity，Component 都在。再看 Teleportation Center 的 ControlCenterComponent，countdown 值一直等于初始值——说明 System 的 update 根本没生效。

回到代码发现问题：System 每次 update 都修改了 controlCenter.countdown，但修改后的 Component 没有写回 Entity（10:18）。

// TeleportationSystem.update 里遗漏的关键一步
// 5. Save updated component back to the entity
controlCenterEntity.components[ControlCenterComponent.self] = controlCenter

关键点：

  • RealityKit 的 Component 是值类型（struct），从 Entity 取出来修改后必须写回才能生效
  • 这跟 SwiftUI 里修改 @State 的思维习惯不同，容易遗漏
  • Debugger 捕获的是点击暂停那一刻的实时状态，countdown 值不变就说明 System 没有真正更新 Entity 上的数据

3. 渲染问题导致内容不可见

柜台上的 9 瓶机油只剩 1 瓶可见。用 Debugger 逐瓶排查，每一瓶的问题都不同：位置在柜台下方（被遮挡）、位置超出场景边界（被裁剪）、scale 过大导致摄像机在模型内部（三角面只渲染外表面）、Entity 未启用、残留了 AnchoringComponent 但场景里没有对应 ARKit anchor、ModelComponent 挂错了 Entity、Material 的 opacityThreshold 设为 1 同时 opacity 又小于 1（整瓶不可见）、Mesh 的法线方向反转（需要在 3D 工具里修复）、甚至完全忘记添加到场景。

修复方法是用一个创建循环替换掉所有复制粘贴的代码（18:15）。

private func stockBottles(placementRadius: Float) -> Entity {
    let bottleRadius: Float = 0.003
    let bottleHeight: Float = 0.022
    let angleIncrement: Float = -12
    let outOfStockBrands: Set = [3]

    let bottleGroup = Entity()
    bottleGroup.name = "Bottle Group"
    bottleGroup.position = [0, 0.04, 0]
    bottleGroup.orientation = .init(angle: 180 * (.pi / 180), axis: [0, 1, 0])

    var bottleMaterial = PhysicallyBasedMaterial()
    bottleMaterial.baseColor = .init(tint: .green)
    bottleMaterial.blending = .transparent(opacity: .init(floatLiteral: 0.5))

    for i in 0..<9 {
        let angle = Angle2D(degrees: angleIncrement * Float(i))
        let bottleMesh = MeshResource.generateCylinder(height: bottleHeight, radius: bottleRadius)
        let bottle = ModelEntity(mesh: bottleMesh, materials: [bottleMaterial])
        bottle.name = "BT\(i)"
        bottle.position = pointOnCircumference(angle: angle, radius: placementRadius, y: bottleHeight / 2)
        if outOfStockBrands.contains(i) {
            bottle.components[OutOfStockComponent.self] = OutOfStockComponent()
        }
        bottleGroup.addChild(bottle)
    }
    return bottleGroup
}

关键点：

  • 用循环创建代替手动复制粘贴，从根源消灭”复制时改错参数”的问题
  • pointOnCircumference 统一计算位置，避免手动设错坐标
  • outOfStockBrands 用 Set 管理缺货项，逻辑清晰
  • Session 建议：场景布局尽量在 Reality Composer Pro 里做，比纯代码定位更可靠

4. 自定义调试可视化

机器人传送到夜店后站着不动，不走向舞池。开发者用 #if DEBUG 编译块添加了调试 Entity：给每个不可见的吸引子加了半透明圆柱体可视化，用自定义 AttractorDebugComponent 在 Inspector 里显示状态和目标引用，还用 DanceSystemDebugComponent 渲染了一张 Swift Chart 饼图（保存为 UIImage 属性）。

Debugger 里一眼看到所有吸引子都处于 attracting 状态——正常应该只有一个。点开吸引子的 attractor 引用链接跳到目标机器人，发现它的 Newcomer Component 没被移除，导致每个吸引子都锁定同一个机器人。修复只需一行（22:48）。

// 4. Untag them as a Newcomer
visitor.components[Newcomer.self] = nil

关键点：

  • 自定义 Component 的属性会自动显示在 Inspector 里，包括 Entity 引用（变成可点击链接）
  • UIImage 类型的属性可以在 Inspector 里显示图片，比如用 Swift Chart 渲染的状态饼图
  • 整个调试系统放在 #if DEBUG 块里，Release 构建时会被编译器完全移除

核心启发

  • 做什么：把 RealityKit Debugger 纳入日常调试流程，遇到”显示不正常”第一反应是截取 Entity Hierarchy 而不是加 print。为什么值得做：3D 场景的层级关系和 Transform 继承靠代码阅读几乎无法推断，可视化工具能直接定位问题层级。怎么开始：在 visionOS 模拟器运行你的 App，点击 Xcode 调试区的”Capture Entity Hierarchy”按钮。

  • 做什么：给 Entity 取有意义的 name 属性，比如 "Disco Ball" 而不是默认的空字符串。为什么值得做：Debugger 的 Hierarchy 树按名字显示，名字空的 Entity 排查时完全无法辨识。怎么开始：创建 Entity 后立即设置 entity.name = "描述性名称"。

  • 做什么：用 #if DEBUG 编译块给自定义 System 加调试可视化和 Inspector Component。为什么值得做：你的 ECS System 越复杂，运行时的状态越难追踪，自定义 Component 能让 Debugger 直接展示你的业务逻辑状态。怎么开始：参考 Session 的 DanceSystemDebugComponent 模式——用自定义 Component 存计数器和 Entity 引用，UIImage 属性还可以显示图表。

  • 做什么：场景布局优先在 Reality Composer Pro 里完成，避免纯代码定位 3D 资产。为什么值得做：Session 里 9 个瓶子 9 种错误，全部来自代码里的手动坐标和属性设置，用可视化编辑器可以从源头减少这类问题。怎么开始：在 Reality Composer Pro 里摆放和配置资产，导出后用 Entity.load(named:) 加载。
