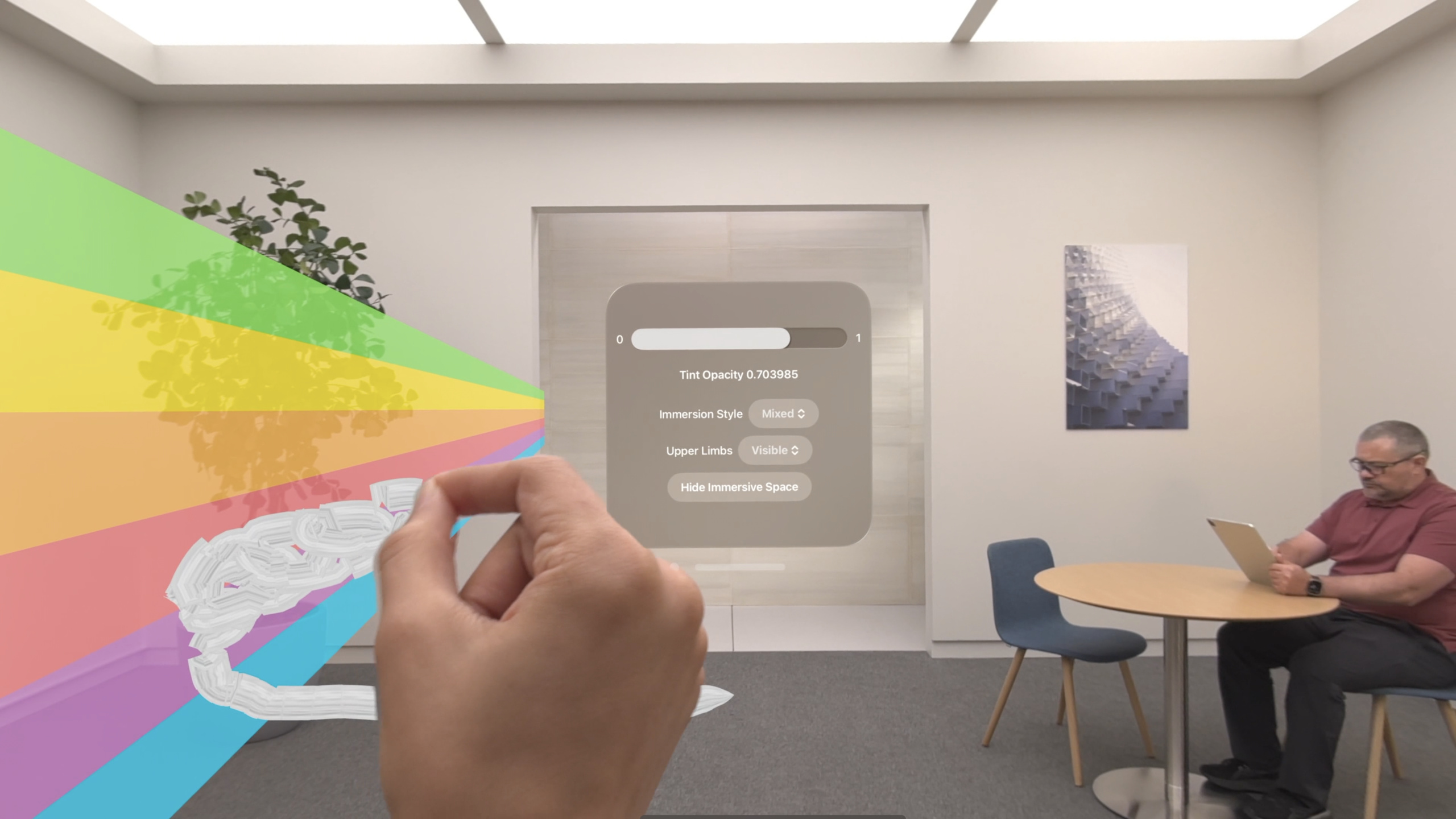

Render Metal with passthrough in visionOS

Highlight

去年 visionOS 1 的 Metal 渲染只支持 Full Immersion 模式（完全遮挡真实环境），今年新增了 Mixed Immersion 模式——用户可以同时看到真实环境和你的虚拟内容。这场 Session 由 Pooya 主讲，聚焦在三个核心技术点。

---

核心内容

去年 visionOS 1 里，用 Compositor Services + Metal + ARKit 自建渲染管线的开发者只能跑 Full Immersion——真实环境被完全遮挡，用户眼前只有你的虚拟世界。这在游戏和影视体验里没问题，但大量场景需要虚拟物体和真实环境共存：在桌面上放一个 3D 模型、让虚拟球和真实桌面碰撞、用手指直接抓取虚拟物体。这些需求在 Full Immersion 下根本无法实现。

今年 visionOS 2 新增了 Mixed Immersion 模式。在 .immersionStyle(selection: $style, in: .mixed, .full) 里加上 .mixed，你的 Metal 渲染内容就会跟 passthrough 画面合成到一起。Compositor Services 负责把你的 color/depth texture 跟摄像头画面做混合，ARKit 提供 scene understanding 数据帮你把虚拟物体锚定到真实世界，你只需要确保渲染管线输出的颜色和深度值符合系统约定。

Session 围绕三个技术点展开：渲染混合（clear color、pre-multiplied alpha、reverse Z）、空间定位（scene-aware projection matrix）、以及 trackable anchor prediction（用不同的时间戳查询设备锚点和手部锚点，减少延迟误差）。

---

详细内容

1. Mixed Immersion 的渲染约定

启用 Mixed Immersion 只需在 SwiftUI 的 ImmersiveSpace 里声明样式（03:07）：

@main
struct MyApp: App {
    var body: some Scene {
        ImmersiveSpace {
            CompositorLayer(configuration: MyConfiguration()) { layerRenderer in
                 let engine = my_engine_create(layerRenderer)
                 let renderThread = Thread {
                     my_engine_render_loop(engine)
                 }
                 renderThread.name = "Render Thread"
                 renderThread.start()
            }
            .immersionStyle(selection: $style, in: .mixed, .full)
        }
    }
}

关键点：

• .immersionStyle(selection:in:) 同时声明 .mixed 和 .full，用户可以在运行时切换
• CompositorLayer 是 Metal 渲染的入口，你在这里拿到 layerRenderer 并启动自己的渲染线程
• 如果希望 App 启动就进入 Mixed Immersion，在 Info.plist 里设置 InitialImmersionStyle 为 UIImmersionStyleMixed，PreferredDefaultSceneSessionRole 设为 CPSceneSessionRoleImmersiveApplication

Mixed Immersion 下 clear color 必须是全零（04:43）：

let renderPassDescriptor = MTLRenderPassDescriptor()

renderPassDescriptor.colorAttachments[0].texture = drawable.colorTextures[0]
renderPassDescriptor.colorAttachments[0].loadAction = .clear
renderPassDescriptor.colorAttachments[0].storeAction = .store
renderPassDescriptor.colorAttachments[0].clearColor = .init(red: 0.0, green: 0.0, blue: 0.0, alpha: 0.0)

renderPassDescriptor.depthAttachment.texture = drawable.depthTextures[0]
renderPassDescriptor.depthAttachment.loadAction = .clear
renderPassDescriptor.depthAttachment.storeAction = .store
renderPassDescriptor.depthAttachment.clearDepth = 0.0

关键点：

• Full Immersion 的 clear color 是 (0, 0, 0, 1)（不透明黑色），Mixed Immersion 是 (0, 0, 0, 0)（全透明）
• alpha 为 0 的像素不会显示在屏幕上，因为 Compositor Services 的合成规则是：alpha > 0 且 depth 有效才绘制
• depth 必须用 reverse Z 约定，clearDepth 为 0.0（对应最远处）
• alpha 为 0 的像素，depth 也应为 0.0，这能提升系统合成性能

颜色方面，visionOS 的合成管线使用 pre-multiplied alpha 和 Display P3 色彩空间。你的 shader 输出前需要把 RGB 乘以 alpha；素材也应该在 Display P3 空间下制作，这样虚拟内容跟 passthrough 画面的色彩才一致。

2. Upper Limb Visibility（上肢可见性）

Mixed Immersion 下用户的手和你的虚拟内容同时出现在视野中。通过 .upperLimbVisibility() 修饰符控制手的可见性策略（09:08）：

@main
struct MyApp: App {
    var body: some Scene {
        ImmersiveSpace {
            CompositorLayer(configuration: MyConfiguration()) { layerRenderer in
                 let engine = my_engine_create(layerRenderer)
                 let renderThread = Thread {
                     my_engine_render_loop(engine)
                 }
                 renderThread.name = "Render Thread"
                 renderThread.start()
            }
            .immersionStyle(selection: $style, in: .mixed, .full)
            .upperLimbVisiblity(.automatic)
        }
    }
}

关键点：

• .visible：手始终渲染在虚拟内容前面，忽略深度
• .hidden：手始终被虚拟内容遮挡
• .automatic：Compositor Services 根据你提交的 depth texture 自动判断——手在物体前方就可见，在物体后方就淡出

3. Scene-aware Projection Matrix

今年新增了 computeProjection() API，返回一个结合了相机内参和实时场景理解因素的投影矩阵。如果你的 App 使用 Mixed Immersion，必须用这个新 API（13:37）：

func renderLoop {
    //...

    let deviceAnchor = worldTracking.queryDeviceAnchor(atTimestamp: presentationTime)
    drawable.deviceAnchor = deviceAnchor

    for viewIndex in 0...drawable.views.count {
        let view = drawable.views[viewIndex]
        let originFromDevice = deviceAnchor?.originFromAnchorTransform
        let deviceFromView = view.transform
        let viewMatrix = (originFromDevice * deviceFromView).inverse
        let projection = drawable.computeProjection(normalizedDeviceCoordinatesConvention:
                                                    .rightUpBack,
                                                    viewIndex: viewIndex)

        let projectionViewMatrix = projection * viewMatrix;

        //...
    }
}

关键点：

• originFromDevice 来自 ARKit 的 queryDeviceAnchor，表示设备在原点坐标系中的变换
• deviceFromView 来自 Compositor Services 的 view.transform
• viewMatrix = (originFromDevice * deviceFromView).inverse，即从原点出发的观察矩阵
• computeProjection 的 NDC 约定必须传 .rightUpBack（X 右、Y 上、Z 后），这是 Compositor Services 期望的约定
• 每帧都必须重新查询，不能缓存旧帧的变换矩阵

4. Trackable Anchor Prediction

当你用 trackable anchor（比如手部追踪）来定位虚拟内容时，需要用不同的时间戳查询设备锚点和 trackable 锚点，以减少预测误差（18:27）：

func renderFrame() {
    //...

    // Get the trackable anchor and presentation time.
    let presentationTime = drawable.frameTiming.presentationTime
    let trackableAnchorTime = drawable.frameTiming.trackableAnchorTime

    // Convert the timestamps into units of seconds
    let devicePredictionTime = LayerRenderer.Clock.Instant.epoch.duration(to:    presentationTime).timeInterval
    let anchorPredictionTime = LayerRenderer.Clock.Instant.epoch.duration(to:    trackableAnchorTime).timeInterval

    let deviceAnchor = worldTracking.queryDeviceAnchor(atTimestamp: devicePredictionTime)
    let leftAnchor = handTracking.handAnchors(at: anchorPredictionTime)

    if (leftAnchor.isTracked) {
        //...
    }

关键点：

• presentationTime：帧呈现到屏幕的时间，用于查询设备锚点（device anchor）
• trackableAnchorTime：摄像头看到环境的时间，用于查询 trackable 锚点（如手部）
• 两个时间不同：摄像头采样和屏幕呈现之间有延迟，对 trackable anchor 用 trackableAnchorTime 可以减少约一帧的预测误差
• 先完成非关键计算（如物理模拟），再在 optimal input time 之后查询锚点，预测精度更高
• 不依附于 trackable anchor 的静态物体（如桌上的方块），只需要 presentationTime 查询设备锚点

---

核心启发

1. 做一个 Mixed Immersion 的 3D 工具类 App：利用 passthrough 让用户在真实桌面上摆放和操作 3D 模型，手部交互用 .automatic 可见性模式。为什么值得做：Mixed Immersion 比 Full Immersion 门槛更低，用户不需要完全与现实隔绝就能使用。怎么开始：从 Compositor Layer 模板出发，设置 .mixed immersionStyle，用 ARKit 的 plane anchor 把模型锚定到桌面。

2. 用 trackable anchor prediction 做手部抓取交互：虚拟物体跟随手的位置移动时，用 trackableAnchorTime 查询手部锚点，比用 presentationTime 减少约一帧的延迟。为什么值得做：手抓物体的场景对延迟极其敏感，少一帧误差就能让体验从”能用”变成”好用”。怎么开始：在渲染循环的 update 阶段，分别用 frameTiming.trackableAnchorTime 和 frameTiming.presentationTime 查询手部和设备锚点。

3. 把已有的 Full Immersion Metal 项目迁移到 Mixed Immersion：检查清单——clear color 改全零、shader 输出 pre-multiplied alpha、depth 用 reverse Z 且 alpha=0 的像素 depth=0、选择 upper limb visibility 策略。为什么值得做：满足 Mixed Immersion 的约束后，同一个渲染管线可以同时支持两种模式，用户按需切换。怎么开始：先改 clear color，再逐个检查 shader 的 alpha 输出，最后在 SwiftUI 里声明 .mixed 样式和 .upperLimbVisibility(.automatic)。

---
