Use Core ML Tools for machine learning model compression

Highlight

Core ML Tools 7 引入了三种模型压缩技术（剪枝、量化、调色板量化）和两种工作流（训练后压缩、训练时压缩），配合 iOS 17 和 macOS Sonoma 的运行时优化，让开发者将模型体积减小到原来的 1/8 甚至更小，同时在 Apple Neural Engine 上获得最高 75% 的推理加速。

---

核心内容

问题：模型越来越大，App 体积压力剧增

ResNet50 有 2500 万参数，Float16 精度下占 50MB。Stable Diffusion 这样的新模型更大。App 中部署的模型数量也在增加，体积压力持续上升。

压缩模型有三个直接好处：

1. 同样的内存预算可以部署更多模型
2. 可以部署更大、能力更强的模型
3. 更小的模型意味着更少的数据搬运，推理速度可能更快

Apple 的方案：三种压缩技术 + 两种工作流

Core ML Tools 7 将压缩 API 统一整合到 coremltools.optimize 模块下：

• coremltools.optimize.coreml：训练后压缩，直接操作已转换的 Core ML 模型
• coremltools.optimize.torch：训练时压缩，在 PyTorch 训练流程中引入压缩

---

详细内容

三种压缩技术原理（02:35）

剪枝（Pruning）：将最小的权重设为 0，用稀疏矩阵存储。

原始权重矩阵：    剪枝后（50% 稀疏）：
[0.1, 0.9, 0.3]   [0,   0.9, 0.3]
[0.8, 0.2, 0.5]   [0.8, 0,   0.5]
[0.4, 0.7, 0.1]   [0.4, 0.7, 0  ]

关键点：

• 只存储非零值和零的位置
• 模型大小与稀疏度线性相关：50% 稀疏 ≈ 50% 大小
• ResNet50 在 50% 稀疏下从 50MB 降到约 28MB

量化（Quantization）：将 Float16 权重映射到 INT8 范围。

scale = 2.35, bias = 0
原始值 → 缩放/偏移/取整 → INT8
最小值 → -127
最大值 → 127

关键点：

• 每个权重从 2 字节降到 1 字节，压缩比 2 倍
• scale 和 bias 用于反量化回原始范围
• 非零 bias 有时能减少量化误差

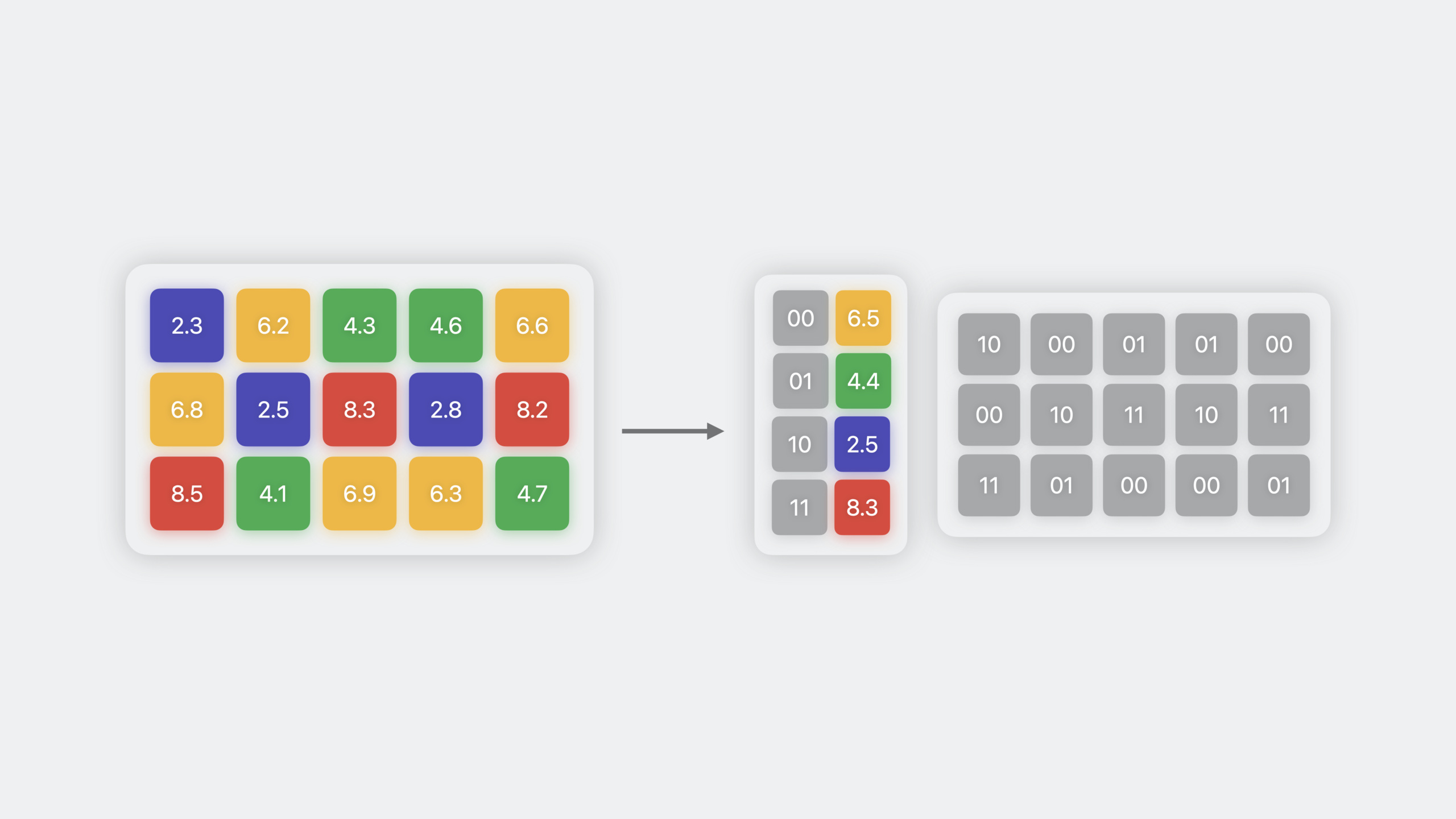

调色板量化（Palettization）：将相似权重聚类，用聚类中心值表示。

原始权重：[0.12, 0.11, 0.89, 0.91, 0.13, 0.88]
聚类中心：{0: 0.12, 1: 0.89}
索引表： [0, 0, 1, 1, 0, 1]

关键点：

• 4 个聚类 = 2 bit/权重，压缩比 8 倍
• 16 个聚类 = 4 bit/权重，压缩比 4 倍
• 聚类中心存储在查找表中，原始矩阵变为索引表

训练后压缩（Post-Training Compression）（06:02）

对已训练好的 Core ML 模型直接压缩，简单快速：

import coremltools as ct
from coremltools.optimize.coreml import (
    OpMagnitudePrunerConfig,
    OpPalettizerConfig,
    OpLinearQuantizerConfig,
    OptimizationConfig,
    prune_weights,
    palettize_weights,
    quantize_weights
)

# 加载已转换的 Core ML 模型
model = ct.models.MLModel("my_model.mlpackage")

# --- 剪枝：目标 75% 稀疏 ---
pruner_config = OpMagnitudePrunerConfig(
    target_sparsity=0.75
)
pruner_global_config = OptimizationConfig(
    global_config=pruner_config
)
pruned_model = prune_weights(model, pruner_global_config)

# --- 调色板量化：6 bit ---
palettizer_config = OpPalettizerConfig(
    mode="kmeans",
    nbits=6
)
palettizer_global_config = OptimizationConfig(
    global_config=palettizer_config
)
palettized_model = palettize_weights(model, palettizer_global_config)

# --- 线性量化：8 bit ---
quantizer_config = OpLinearQuantizerConfig(
    mode="linear_symmetric"
)
quantizer_global_config = OptimizationConfig(
    global_config=quantizer_config
)
quantized_model = quantize_weights(model, quantizer_global_config)

# 保存压缩后的模型
pruned_model.save("my_model_pruned.mlpackage")

关键点：

• OptimizationConfig 描述压缩方式，global_config 应用到所有层
• 也可以为不同层设置不同的 op_config
• 训练后压缩是一步完成的，不需要训练数据
• 压缩比越高，精度损失越大，需要在实际数据上验证

训练时压缩（Training-Time Compression）（08:08）

在 PyTorch 训练过程中引入压缩，让权重适应压缩约束：

import torch
import coremltools as ct
from coremltools.optimize.torch import (
    MagnitudePrunerConfig,
    MagnitudePruner,
    DKMPalettizerConfig,
    DKMPalettizer
)

# --- 训练时剪枝 ---
# 1. 定义配置
pruner_config = MagnitudePrunerConfig(
    target_sparsity=0.75
)

# 2. 创建 pruner
pruner = MagnitudePruner(model, pruner_config)

# 3. 插入剪枝层
pruner.prepare()

# 4. 微调训练
for epoch in range(num_epochs):
    for batch in dataloader:
        optimizer.zero_grad()
        output = model(batch.input)
        loss = criterion(output, batch.target)
        loss.backward()
        optimizer.step()
    # 更新 pruner 内部状态
    pruner.step()

# 5. 将剪枝掩码折叠到权重中
pruner.finalize()

# 6. 转换为 Core ML
compressed_model = ct.convert(model, inputs=[ct.ImageType(name="input", shape=(1, 3, 224, 224))])
compressed_model.save("pruned_model.mlpackage")

# --- 训练时调色板量化（DKM 算法） ---
palettizer_config = DKMPalettizerConfig(
    global_config={"n_bits": 2}
)
palettizer = DKMPalettizer(model, palettizer_config)
palettizer.prepare()

# 微调训练...
for epoch in range(num_epochs):
    for batch in dataloader:
        # 训练循环
        ...
    palettizer.step()

palettizer.finalize()

# 转换时使用 palettization 管道
compressed_model = ct.convert(
    model,
    inputs=[ct.ImageType(name="input", shape=(1, 3, 224, 224))],
    pass_pipeline=ct.PassPipeline.DEFAULT_PALETTIZATION
)

关键点：

• prepare() 在模型中插入压缩友好的层
• step() 在训练过程中更新压缩状态
• finalize() 将压缩后的权重恢复为模型权重
• DKM（Differentiable K-Means）是一种基于注意力机制的可微分 k-means 算法
• 转换时设置 pass_pipeline=DEFAULT_PALETTIZATION 告诉转换器使用调色板表示

运行时性能优化（20:44）

iOS 16 和 iOS 17 的运行时行为有重要差异：

特性	iOS 16	iOS 17
支持的压缩类型	仅权重压缩	权重压缩 + 8-bit 激活量化
推理速度	与 Float16 相同	特定场景下更快

iOS 17 的改进在于：权重在运算前才解压，而不是提前全部解压到内存中。对于内存受限的模型（如 Neural Engine 上的大模型），这可以减少内存带宽压力，从而加速推理。

实测加速数据（iPhone 14 Pro Max）：

• 4-bit 调色板模型：5% ~ 30% 加速
• 稀疏模型：最高 75% 加速

性能优化策略（23:39）

步骤 1：用 optimize.coreml API 快速探索各种压缩配置
        ↓
步骤 2：在目标设备上 profile，用 Xcode 的 Core ML Performance Report
        ↓
步骤 3：筛选出速度提升最大的配置
        ↓
步骤 4：在这些配置上评估精度，必要时用 optimize.torch 训练时压缩
        ↓
步骤 5：确定最终模型

关键点：

• 先用训练后压缩快速验证，不需要训练数据
• 用 Xcode 的 Core ML Performance Report 查看每层运算在哪里执行（CPU/GPU/Neural Engine）
• 精度不够时再用训练时压缩，代价是更长的训练时间
• 最终选择是压缩比、精度和速度三者之间的权衡

---

核心启发

1. 将 Stable Diffusion 模型压缩到移动端可用：用 4-bit 调色板量化将 Stable Diffusion 从数百 MB 压缩到几十 MB。为什么值得做：Stable Diffusion 的图像生成能力极强，但原始模型太大无法在 iPhone 上运行。压缩后可以在设备端实现文生图。怎么开始：用 coremltools.optimize.coreml 的 palettize_weights 尝试 4-bit 和 6-bit 配置，在验证集上评估生成质量，选择最佳平衡点。

2. 为实时相机滤镜压缩图像分割模型：用训练时剪枝将人像分割模型压缩 50%，同时保持边缘精度。为什么值得做：实时相机应用需要 30fps 以上的推理速度，模型越小，Neural Engine 的吞吐量越高。怎么开始：在 PyTorch 中加载预训练的分割模型，用 MagnitudePruner 设置 50% 目标稀疏度，微调 5-10 个 epoch，转换为 Core ML 后在真机上测试帧率。

3. 用 8-bit 量化部署多语言 BERT 模型：将 BERT 文本分类模型从 Float16 量化到 INT8，体积减半。为什么值得做：BERT 模型虽然准确率高，但嵌入层参数量大。量化后可以在内存受限的设备（如 Apple Watch）上运行。怎么开始：用 quantize_weights 应用 8-bit 线性对称量化，在测试集上验证分类准确率是否可接受。

4. 构建模型压缩自动化流水线：在 CI/CD 中集成 Core ML Tools 压缩步骤，每次模型更新后自动尝试多种压缩配置。为什么值得做：手动尝试压缩配置耗时且容易遗漏最优解。自动化可以在每次模型迭代时快速找到最佳压缩比。怎么开始：写一个 Python 脚本，遍历不同的 nbits（调色板）和 target_sparsity（剪枝）组合，在每个配置上评估模型大小和验证集精度，输出帕累托前沿。

---
