Hello Swift Charts

Hello Swift Charts

WWDC 2022
观看原视频

Highlight

Swift Charts 是 Apple 在 WWDC 2022 发布的声明式图表框架，完全基于 SwiftUI 语法。它用 Mark（标记）的概念统一了所有图表类型——BarMark、LineMark、PointMark 等——你通过组合这些 Mark 来构建图表，就像在 SwiftUI 中组合 View 一样。Session 用一个煎饼销量追踪 App，从零展示了柱状图、多系列对比图和组合图表的构建过程。

核心内容

Swift Charts 解决了一个长期存在的问题：在 Apple 平台上做数据可视化，要么用第三方库，要么自己画 Core Graphics。这两个选项都很重。

新的 Swift Charts 框架带来了声明式图表语法。你只需要描述数据映射关系——“x 轴是日期，y 轴是销量”——框架自动处理坐标轴、刻度、图例和交互。

Session 中用一个 Pancake Food Truck 应用演示了三种典型场景。这个 App 记录 Cupertino 和 San Francisco 两个城市不同煎饼品种的销量数据。

第一个场景是柱状图，展示各品种总销量排名。代码很简单：

Chart(panSales) {
    BarMark(
        x: .value("Pancake", $0.type),
        y: .value("Sales", $0.sales)
    )
}

这里的 .value() 方法很关键——第一个参数是标签描述，第二个参数是实际值。框架用这个描述来生成轴标签和无障碍 VoiceOver 描述，而不只是显示原始数值。

第二个场景是多系列对比。应用中加入了城市选择器，用 SwiftUI Picker 切换 Cupertino 和 San Francisco 的数据。加一行 .foregroundStyle(by: .value("City", $0.city)) 就能按城市着色区分。

第三个场景是组合图表，把两个城市的数据叠在同一张图里。LineMark 画折线，PointMark 标注数据点，.foregroundStyle(by:) 自动分配颜色和生成图例。

详细内容

BarMark：柱状图的基础

Swift Charts 的核心理念是 Mark。每种图表类型对应一种 Mark，就像 SwiftUI 中每种 UI 元素对应一种 View。

BarMark 是最基础的 Mark，用来创建柱状图。初始化需要 x 和 y 两个维度：

Chart(salesData) { sale in
    BarMark(
        x: .value("品种", sale.pancakeType),
        y: .value("销量", sale.count)
    )
}

Chart 构造器接受一个 RandomAccessCollection，数组中的每个元素对应图表上的一个数据点。如果你的数据遵循 Identifiable，可以直接传入集合。

想让柱状图变成横向？交换 x 和 y 的值即可：

BarMark(
    x: .value("销量", sale.count),
    y: .value("品种", sale.pancakeType)
)

框架自动调整轴标签方向和布局，不需要手动计算 frame 或旋转视图。

多系列与动态数据

当图表包含多个数据系列时，.foregroundStyle(by:) 是关键 modifier：

Chart(salesByCity) { sale in
    BarMark(
        x: .value("日期", sale.date, unit: .day),
        y: .value("销量", sale.count)
    )
    .foregroundStyle(by: .value("城市", sale.city))
}

框架自动为每个城市分配颜色、生成图例。配合 SwiftUI 的 .animation() 可以让数据切换时图表平滑过渡：

Chart(filteredSales) { ... }
    .animation(.easeInOut, value: selectedCity)

这段代码的意思是：当 selectedCity 变化导致数据过滤结果改变时，图表以 easeInOut 曲线动画过渡到新状态。

LineMark 和 PointMark 的组合

折线图使用 LineMark，和 BarMark 语法几乎一致：

Chart(salesByDate) { sale in
    LineMark(
        x: .value("日期", sale.date),
        y: .value("销量", sale.count)
    )
    .foregroundStyle(by: .value("城市", sale.city))
}

加上 PointMark 可以在折线的每个数据点上显示标记：

Chart(salesByDate) { sale in
    LineMark(
        x: .value("日期", sale.date),
        y: .value("销量", sale.count)
    )
    .foregroundStyle(by: .value("城市", sale.city))

    PointMark(
        x: .value("日期", sale.date),
        y: .value("销量", sale.count)
    )
    .foregroundStyle(by: .value("城市", sale.city))
}

这种组合模式是 Swift Charts 设计的关键——不同 Mark 可以自由叠加，框架统一处理坐标映射。

其他图表类型

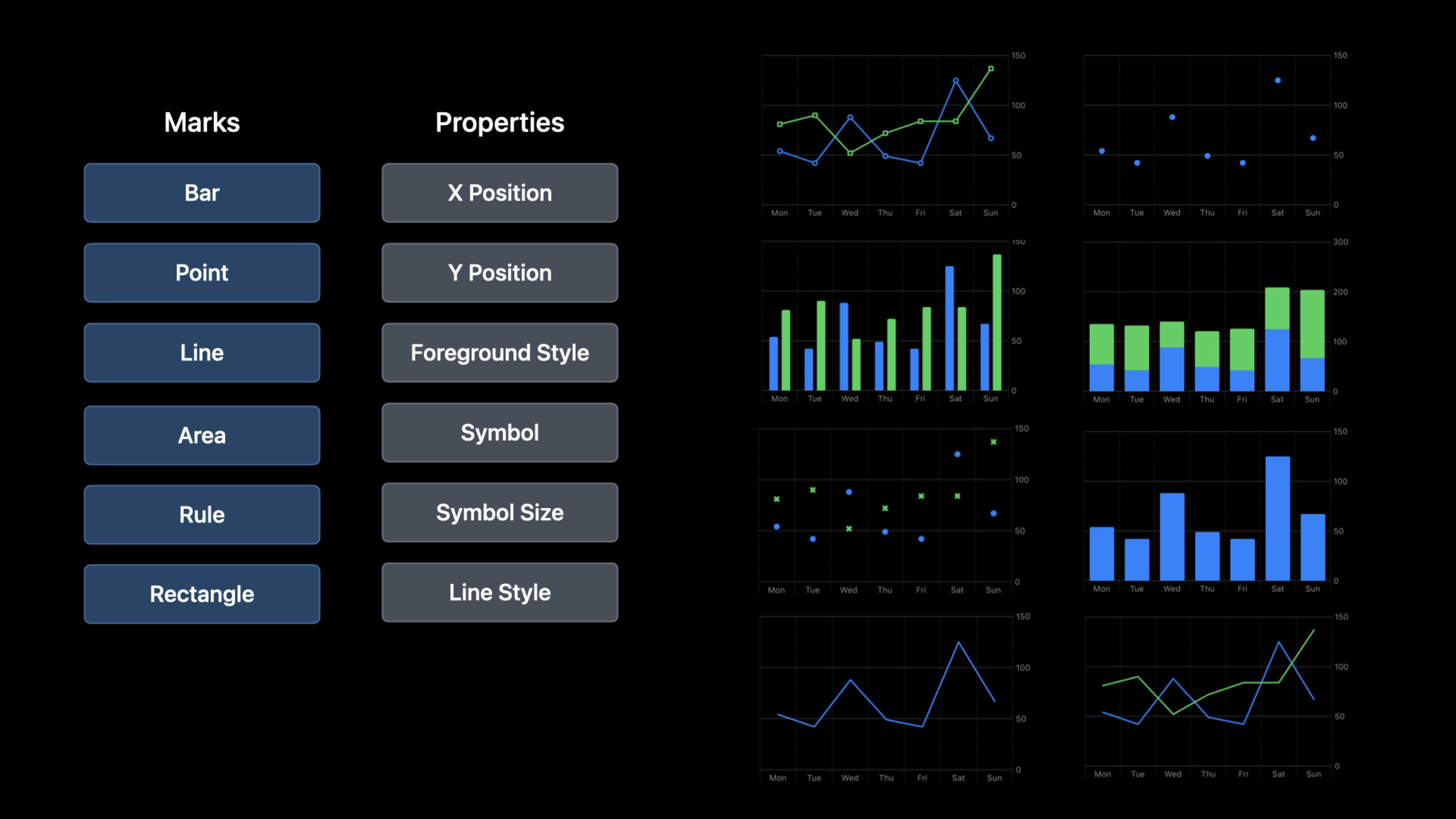

Session 最后快速展示了 Swift Charts 支持的其他 Mark 类型：

// 面积图
AreaMark(
    x: .value("日期", data.date),
    y: .value("值", data.value)
)

// 规则线（阈值线）
RuleMark(
    y: .value("目标", targetValue)
)

// 矩形（热力图）
RectangleMark(
    x: .value("列", data.col),
    y: .value("行", data.row)
)

每种 Mark 的 API 都遵循相同的模式：x 和 y 维度用 .value() 描述映射关系，数据通过 Chart 初始化器传入。

核心启发

  • Mark 组合模式是框架的灵魂：不把图表看作固定模板（柱状图/折线图/饼图），而是看作 Mark 的组合。LineMark + PointMark 是常见搭配，AreaMark + LineMark 也可以叠加。这种设计让自定义图表变得自然，不用学另一套 DSL。
  • .value() 不只是设值，是为无障碍和轴标签提供语义：第一个参数会被 VoiceOver 朗读、被轴标签引用。写 .value("销量", count) 而不仅仅是传 count，这个习惯值得从一开始就养成。
  • 数据驱动动画几乎零成本：用 .animation(.easeInOut, value: selectedCity) 一行代码就能让图表数据切换时平滑过渡。这是 SwiftUI 声明式范式在图表领域的自然延伸——你声明数据变化，框架负责动画。
  • 转置图表不需要改数据，交换 x/y 就行：横向柱状图、纵向柱状图的切换只是 BarMark(x:y:) 两个参数的顺序问题。框架自动处理坐标轴方向、标签位置和布局。
  • Identifiable 数据模型让代码更简洁：让数据 struct 遵循 Identifiable，Chart 可以直接用数组初始化，ForEach 也不需要指定 id。这是 SwiftUI 数据流的最佳实践在 Charts 中的延续。
