Maximize your Metal ray tracing performance

Highlight

这场 Session 深入讲解了 Metal 3 中光线追踪相关的性能优化手段。如果你去年已经在用 Metal ray tracing，今年这几项改进可以让你的渲染管线跑得更快、支持更大的场景。

核心内容

光线追踪的成本主要来自两件事：发射大量光线，以及在场景里反复查找光线命中的几何体。Metal 的 ray tracing API 已经把这条路径放进 shader 函数里，开发者通常在 compute 或 fragment function 里生成 ray，再用 intersector 查询 acceleration structure（加速结构）。

（00:57）这套流程能做反射、阴影和全局光照，但每一帧会执行大量相交测试。一个场景越大，intersection function（相交函数）和 acceleration structure build（加速结构构建）越容易成为热路径。

Metal 3 的改动集中在这些热路径上。第一类改动减少 shader 里的内存访问。第二类改动加快 acceleration structure 的 build、refit 和并行调度。第三类改动让 Xcode 14 能检查每个 primitive、每行 shader 代码和 shader 栈溢出。

这场 session 的主线很明确：把每次光线命中时必须读的数据放到更近的位置，把每帧必须构建的数据拆成更适合 GPU 执行的形式，再用工具确认瓶颈是否真的消失。

详细内容

用 per-primitive data 减少相交函数的间接访问

（04:04）演讲从 alpha testing 开始。透明贴图常见于树叶、栅栏、头发等模型。相交函数需要根据纹理 alpha 决定这次 triangle hit 是否成立。

最小逻辑很简单。

float alpha = texture.sample(sampler, UV).w;
return alpha >= 0.5f;

关键点：

texture.sample(sampler, UV) 用当前 UV 对贴图采样。
.w 取 alpha 通道。
alpha >= 0.5f 决定这次命中是否通过 alpha test。

（05:46）问题出在真实相交函数需要先找到纹理和 UV。旧写法会从 instance data 和 material buffer 里绕几层。

[[intersection(triangle, raytracing::triangle_data, raytracing::instancing)]]
bool alphaTestIntersection(float2               coordinates    [[barycentric_coord]],
                           unsigned int         primitiveIndex [[primitive_id]],
                           unsigned int         instanceIndex  [[instance_id]],
                           device GlobalData   *globalData     [[buffer(1)]],
                           device InstanceData *instanceData   [[buffer(0)]])
{
    device Material *materials = globalData->materials;
    InstanceData instance = instanceData[instanceIndex];
    float2 UV = calculateSamplingCoords(coordinates,
                                        instance.uvs[primitiveIndex * 3 + 0],
                                        instance.uvs[primitiveIndex * 3 + 1],
                                        instance.uvs[primitiveIndex * 3 + 2]);
    int materialIndex = instance.materialIndices[primitiveIndex];
    float alpha = materials[materialIndex].texture.sample(sam, UV).w;
    return alpha >= 0.5f;
}

关键点：

[[intersection(... )]] 声明这是 triangle ray tracing 使用的相交函数。
coordinates 提供 barycentric coordinates，用来插值三角形顶点属性。
primitiveIndex 和 instanceIndex 用来定位当前 primitive 与 instance。
globalData->materials 先拿到全局材质数组。
instanceData[instanceIndex] 再取当前 instance 的 UV 和材质索引。
calculateSamplingCoords 用 primitive 的三个 UV 插值得到采样坐标。
instance.materialIndices[primitiveIndex] 查到材质索引。
materials[materialIndex].texture.sample(...) 继续跳到材质，再读纹理 alpha。

（06:48）Metal 3 增加了 per-primitive data。开发者可以把相交函数真正需要的数据直接存进 acceleration structure。演讲的例子只保存 texture 和三个顶点的 UV。

struct PrimitiveData
{
    texture2d<float> texture;
    float2 uvs[3];
};

关键点：

PrimitiveData 是每个 primitive 关联的一小块数据。
texture2d<float> texture 把 alpha test 需要的贴图句柄放在 primitive 上。
float2 uvs[3] 保存三角形三个顶点的 UV。
演讲提醒，这里可以存任意数据，但保持尺寸较小有助于获得更好性能。

（07:08）相交函数因此变短。它不再接收 global data、instance data、primitive id 和 instance id，只读取一个 primitive data 指针。

// Alpha testing intersection function
[[intersection(triangle, raytracing::triangle_data, raytracing::instancing)]]
bool alphaTestIntersection(float2               coordinates    [[barycentric_coord]],
                     const device PrimitiveData *primitiveData [[primitive_data]])
{
    PrimitiveData ppd = *primitiveData;
    float2 UV = calculateSamplingCoords(coordinates,
                                        ppd.uvs[0],
                                        ppd.uvs[1],
                                        ppd.uvs[2]);
    float alpha = ppd.texture.sample(sam, UV).w;
    return alpha >= 0.5f;
}

关键点：

[[primitive_data]] 让相交函数直接接收当前 primitive 的数据指针。
PrimitiveData ppd = *primitiveData 是这个函数唯一需要的 device memory load。
ppd.uvs[0...2] 直接提供三角形 UV，避免从 instance data 继续解引用。
ppd.texture.sample(sam, UV).w 直接使用 primitive 绑定的纹理采样 alpha。
返回值仍然只表达一件事：这次 hit 是否通过 alpha test。

（08:54）要把这块数据放进 acceleration structure，需要在 geometry descriptor 上设置 buffer、element size、stride 和 offset。

geometryDescriptor.primitiveDataBuffer = primitiveDataBuffer
geometryDescriptor.primitiveDataElementSize = MemoryLayout<PrimitiveData>.size
geometryDescriptor.primitiveDataStride = MemoryLayout<PrimitiveData>.stride
geometryDescriptor.primitiveDataBufferOffset = primitiveDataOffset

关键点：

primitiveDataBuffer 指向保存所有 primitive data 的 Metal buffer。
primitiveDataElementSize 说明每个 primitive 存多少字节。
primitiveDataStride 处理 buffer 内数据未紧密排列的情况。
primitiveDataBufferOffset 处理 primitive data 不从 buffer 开头存放的情况。

（09:18）per-primitive data 不只给相交函数用。它也可以从 intersection result 和 intersection query 中取到，用于 shading。

// Intersection function argument:
const device void *primitiveData [[primitive_data]]

// Intersection result:
primitiveData = intersection.primitive_data;

// Intersection query:
primitiveData = query.get_candidate_primitive_data();
primitiveData = query.get_committed_primitive_data();

关键点：

[[primitive_data]] 是相交函数参数的入口。
intersection.primitive_data 从最终 intersection result 读取同一份数据。
get_candidate_primitive_data() 读取候选命中的 primitive data。
get_committed_primitive_data() 读取已确认命中的 primitive data。

Apple 在自己的测试应用中看到 per-primitive data 带来 10% 到 16% 的性能提升。这个数字来自减少内存访问和指针间接引用；alpha test 的判定逻辑没有变化。

复用 intersection function table 上的 buffer

（10:18）ray tracing kernel 和 intersection function 经常需要同一批资源。旧流程里，应用会把资源绑定到 intersection function table，同时再把同一份资源绑定给主 ray tracing kernel。

Metal 3 的 Metal Shading Language 允许 shader 从 intersection function table 直接取 buffer 和 visible function table。

device int *buffer = intersectionFunctionTable.get_buffer<device int *>(index);

visible_function_table<uint(uint)> table =
    intersectionFunctionTable.get_visible_function_table<uint(uint)>(index);

uint result = table[0](parameter);

关键点：

get_buffer<device int *>(index) 从 intersection function table 上按索引读取已绑定 buffer。
get_visible_function_table<uint(uint)>(index) 按函数类型读取 visible function table。
table[0](parameter) 调用 table 中的 visible function。
这个能力减少重复绑定，适合 intersection function 与主 kernel 共用资源的场景。

从 indirect command buffer 发起光线追踪

（11:15）Indirect command buffer（间接命令缓冲）用于 GPU-driven pipeline。Metal 3 让它支持 ray tracing。开启方式只有一个 descriptor flag。

let icbDescriptor = MTLIndirectCommandBufferDescriptor()

icbDescriptor.supportRayTracing = true

关键点：

MTLIndirectCommandBufferDescriptor() 创建 ICB 描述对象。
supportRayTracing = true 声明这个 ICB 会调度使用 ray tracing 的 graphics 或 compute function。
ray tracing 仍然在这些函数里按常规方式使用。

这个改动对 GPU-driven renderer 有用。应用可以让 GPU 编码后续工作，再在被调度的 shader 中执行 ray tracing 查询。

加快 acceleration structure 的 build、refit 和并行执行

（13:16）游戏加载新关卡时，通常会加载模型和纹理，也会为模型构建 primitive acceleration structures。进入主循环后，动态角色和动画模型常用 refit 更新；场景物体新增、移除或大幅移动时，instance acceleration structure 通常需要完整 rebuild。

（14:39）Metal 3 在 Apple Silicon 上把 acceleration structure build 提升到最高 2.3 倍，refit 提升到最高 38%。对很多小型 primitive acceleration structures，Metal 还会尽量并行执行 build、compact 和 refit，最高可达到 2.8 倍 build 提升。

（15:43）要得到并行收益，多个 build 需要使用同一个 acceleration structure command encoder，并且不能共用同一个 scratch buffer。演讲给出的模式是使用一小组 scratch buffers 轮换。

for (index, accelerationStructure) in accelerationStructures.enumerated() {
    encoder.build(accelerationStructure: accelerationStructure,
                  descriptor: descriptors[index],
                  scratchBuffer: scratchBuffers[index % numScratchBuffers],
                  scratchBufferOffset: 0)
}

关键点：

accelerationStructures.enumerated() 遍历一组需要构建的 acceleration structures。
encoder.build(...) 在同一个 encoder 上连续编码多个 build。
descriptors[index] 为每个 acceleration structure 提供对应描述。
scratchBuffers[index % numScratchBuffers] 从 scratch buffer 池中轮换，避免所有 build 抢同一块 scratch buffer。
scratchBufferOffset: 0 表示每个 scratch buffer 从起始位置使用。

直接使用更紧凑的 vertex format

（16:29）以前 acceleration structure 要求三分量、全精度浮点顶点数据。使用 half precision、normalized integer 或二维平面几何时，应用可能要先解包并复制到临时 buffer，只为了构建 acceleration structure。

Metal 3 允许 acceleration structure build 直接消费更多 vertex formats。设置入口在 triangle geometry descriptor 上。

let geometryDescriptor = MTLAccelerationStructureTriangleGeometryDescriptor()

geometryDescriptor.vertexFormat = .uint1010102Normalized

关键点：

MTLAccelerationStructureTriangleGeometryDescriptor() 描述一组三角形几何。
vertexFormat 声明 vertex buffer 中顶点的实际格式。
.uint1010102Normalized 是演讲示例中的紧凑 normalized integer 格式。
build 阶段可以直接读取该格式，避免为 acceleration structure 额外准备全精度临时副本。

给 geometry descriptor 设置 transformation matrix

（17:37）新的 transformation matrix 能和紧凑 vertex format 配合使用。举例来说，模型可以把坐标归一化到 0 到 1 范围，用 normalized integer 存储；运行时再提供 scale 和 offset 矩阵，把顶点变回原始位置。

var scaleTransform =
    MTLPackedFloat4x3(columns: (
        MTLPackedFloat3Make( scale.x,      0.0,      0.0),
        MTLPackedFloat3Make(     0.0,  scale.y,      0.0),
        MTLPackedFloat3Make(     0.0,      0.0,  scale.z),
        MTLPackedFloat3Make(offset.x, offset.y, offset.z))

let transformBuffer = device.makeBuffer(length: MemoryLayout<MTLPackedFloat4x3>.size,
                                        options: .storageModeShared)!

transformBuffer.contents().copyMemory(from: &scaleTransform,
                                      byteCount: MemoryLayout<MTLPackedFloat4x3>.size)

关键点：

MTLPackedFloat4x3 保存 build acceleration structure 时使用的 4x3 变换矩阵。
前三列保存 scale.x、scale.y、scale.z。
第四列保存 offset.x、offset.y、offset.z。
makeBuffer 创建能容纳该矩阵的 Metal buffer。
copyMemory 把 CPU 侧矩阵复制到 buffer 中。

（18:51）然后把这个 buffer 交给 geometry descriptor。

let geometryDescriptor = MTLAccelerationStructureTriangleGeometryDescriptor()

geometryDescriptor.transformationMatrixBuffer = transformBuffer
geometryDescriptor.transformationMatrixBufferOffset = 0

关键点：

transformationMatrixBuffer 指向保存矩阵的 buffer。
transformationMatrixBufferOffset 指明矩阵在 buffer 内的起始位置。
build acceleration structure 时，Metal 会用该矩阵预变换 vertex data。

（19:05）同一个能力还能减少 instance 数量。对于一组简单且重叠的 boxes 和 sphere，可以给每个 geometry descriptor 设置自己的 transformation matrix，再合并到一个 primitive acceleration structure。演讲说明，这样生成的 primitive acceleration structure build 时间更少，intersect 也更快。

从 heap 分配 acceleration structure

（21:04）Metal 3 支持从 heap 分配 acceleration structure。这样可以复用 heap memory，避免昂贵的 buffer allocations，并减少 useResource: 调用。

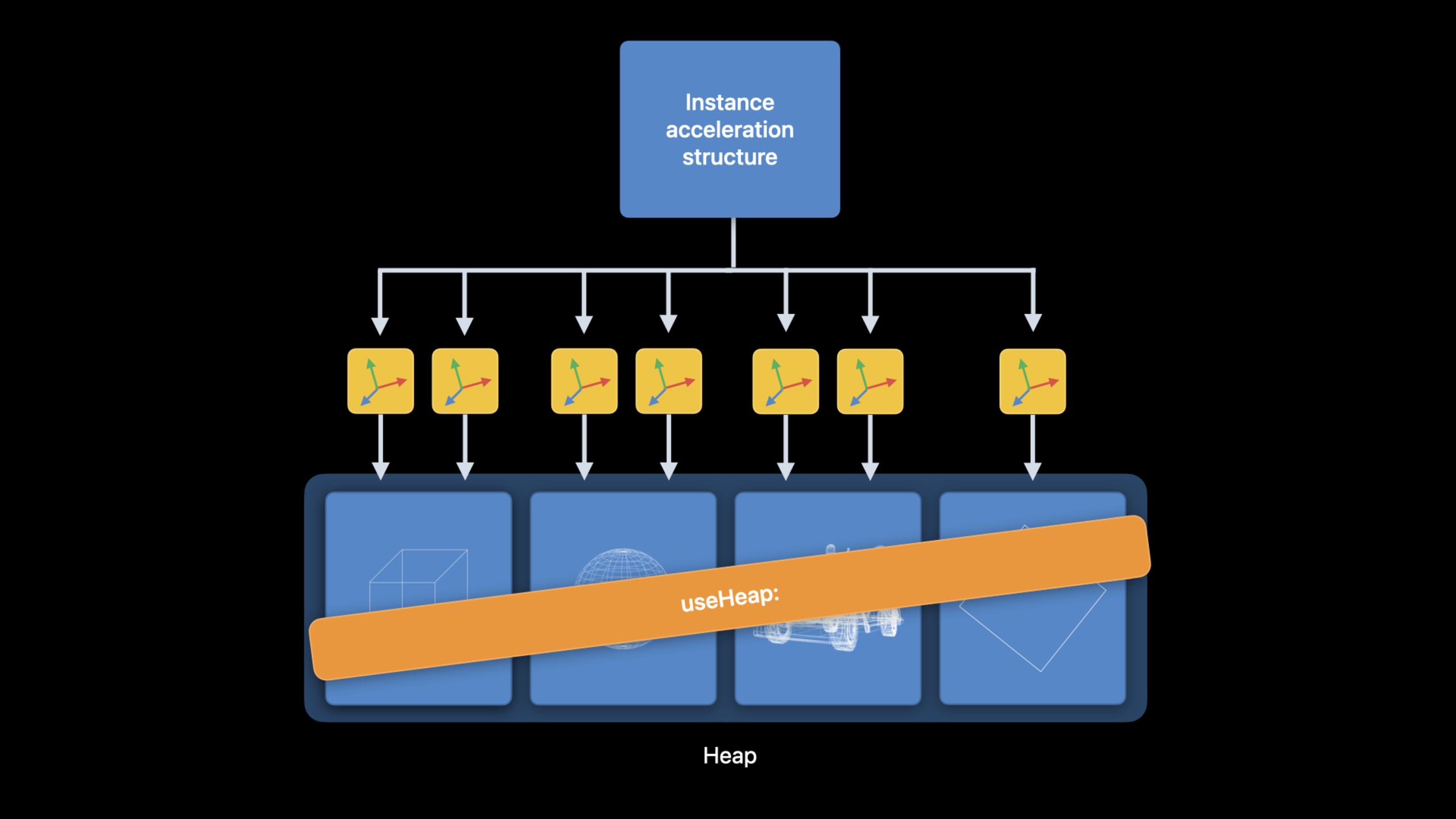

在大型场景里，instance acceleration structure 会间接引用很多 primitive acceleration structures。使用 command encoder 时，旧方式需要为每个 primitive acceleration structure 调用 useResource:。如果它们都来自同一个 heap，可以用一次 useHeap: 覆盖这些资源。

（22:33）分配方式有两种。第一种直接让 heap 按 descriptor 创建 acceleration structure。第二种先向 device 查询 size 和 alignment，再按 size 创建。

let heap = device.makeHeap(descriptor: heapDescriptor)!

let accelerationStructure = heap.makeAccelerationStructure(descriptor: descriptor)

let sizeAndAlign = device.heapAccelerationStructureSizeAndAlign(descriptor: descriptor)

let accelerationStructure = heap.makeAccelerationStructure(size: sizeAndAlign.size)

关键点：

makeHeap(descriptor:) 创建用于资源分配的 heap。
heap.makeAccelerationStructure(descriptor:) 用 descriptor 直接在 heap 中创建 acceleration structure。
heapAccelerationStructureSizeAndAlign(descriptor:) 查询该 descriptor 对应的 size 和 alignment 需求。
heap.makeAccelerationStructure(size:) 使用最终 size 从 heap 分配 acceleration structure。

使用 heap 时还要处理 residency 和同步。演讲提醒：ray tracing pass 期间要调用 useHeap:；heap 资源默认不由 Metal 跟踪 hazard，可以选择开启 resource hazard tracking，也可以手动用 MTLFences 和 MTLEvents 同步。

用 Xcode 14 工具验证性能和正确性

（24:16）Xcode 14 的 Metal Debugger 为 ray tracing 增加了几项工具支持。

Acceleration Structure Viewer 可以查看 primitive 或 instanced motion。它还增加了 primitive highlight mode，能展开每个 primitive 的数据。这直接对应本场 session 前半段的 per-primitive data。

（25:55）Shader Profiler 支持 intersection functions、visible functions 和 dynamic libraries。开发者可以看到 ray tracing pipeline 中每行代码的执行成本，并按指令类别拆解。

（27:02）Shader Debugger 也能进入 linked functions 和 dynamic libraries。使用 visible function table 或动态库时，调试器可以跟进实际执行的函数。

（28:05）Runtime Shader Validation 能诊断 GPU 运行时错误，例如越界内存访问和空 texture 读取。Metal 3 还增加了 stack overflow detection。如果 shader 里有 intersection function、visible function、dynamic library 或函数指针调用，开发者需要给 pipeline descriptor 设置足够的 maximum call stack depth。设置过低时，Shader Validation 会指出 stack overflow 发生的位置。

核心启发

做什么：为使用 alpha-tested geometry 的 renderer 改造相交函数。 为什么值得做：per-primitive data 把 texture 和 UV 放到 acceleration structure 中，演讲中的测试应用获得 10% 到 16% 的性能提升。 怎么开始：定义较小的 PrimitiveData，在 MTLAccelerationStructureTriangleGeometryDescriptor 上设置 primitiveDataBuffer、primitiveDataElementSize、primitiveDataStride 和 primitiveDataBufferOffset。
做什么：把关卡加载阶段的大量 primitive acceleration structure build 合并到同一个 encoder 中。 为什么值得做：Metal 3 会尽量并行执行 build、compact 和 refit，小 build 数量多时能提高 GPU 利用率。 怎么开始：用同一个 acceleration structure command encoder 编码多个 build，并准备一个 scratch buffer 池，避免所有 build 共用同一块 scratch buffer。
做什么：让压缩顶点格式直接参与 acceleration structure build。 为什么值得做：新 vertex format 支持减少临时全精度顶点副本，降低内存占用和准备成本。 怎么开始：在 MTLAccelerationStructureTriangleGeometryDescriptor 上设置 vertexFormat，必要时配合 transformationMatrixBuffer 还原模型坐标。
做什么：把多个简单重叠实例合并成一个 primitive acceleration structure。 为什么值得做：演讲指出减少 instance count 可以减少 ray 命中 instance 时的 transform 和切换开销。 怎么开始：为每个对象创建独立 geometry descriptor，设置各自的 transformation matrix，再把这些 descriptors 放进同一个 MTLPrimitiveAccelerationStructureDescriptor。
做什么：把大型场景的 primitive acceleration structures 放进同一个 heap。 为什么值得做：一次 useHeap: 可以替代大量 useResource: 调用，并复用 heap memory。 怎么开始：用 device.makeHeap(descriptor:) 创建 heap，通过 heap.makeAccelerationStructure(...) 分配 acceleration structure，在 ray tracing pass 前调用 useHeap:。
