Boost performance with MetalFX Upscaling

Boost performance with MetalFX Upscaling

Graphics & GamesMetal
观看原视频

Highlight

MetalFX 是 Metal 3 引入的图像放大和抗锯齿框架。它提供两种模式：Spatial Upscaling（空间放大）和 Temporal Anti-Aliasing and Upscaling（时序抗锯齿+放大）。

核心内容

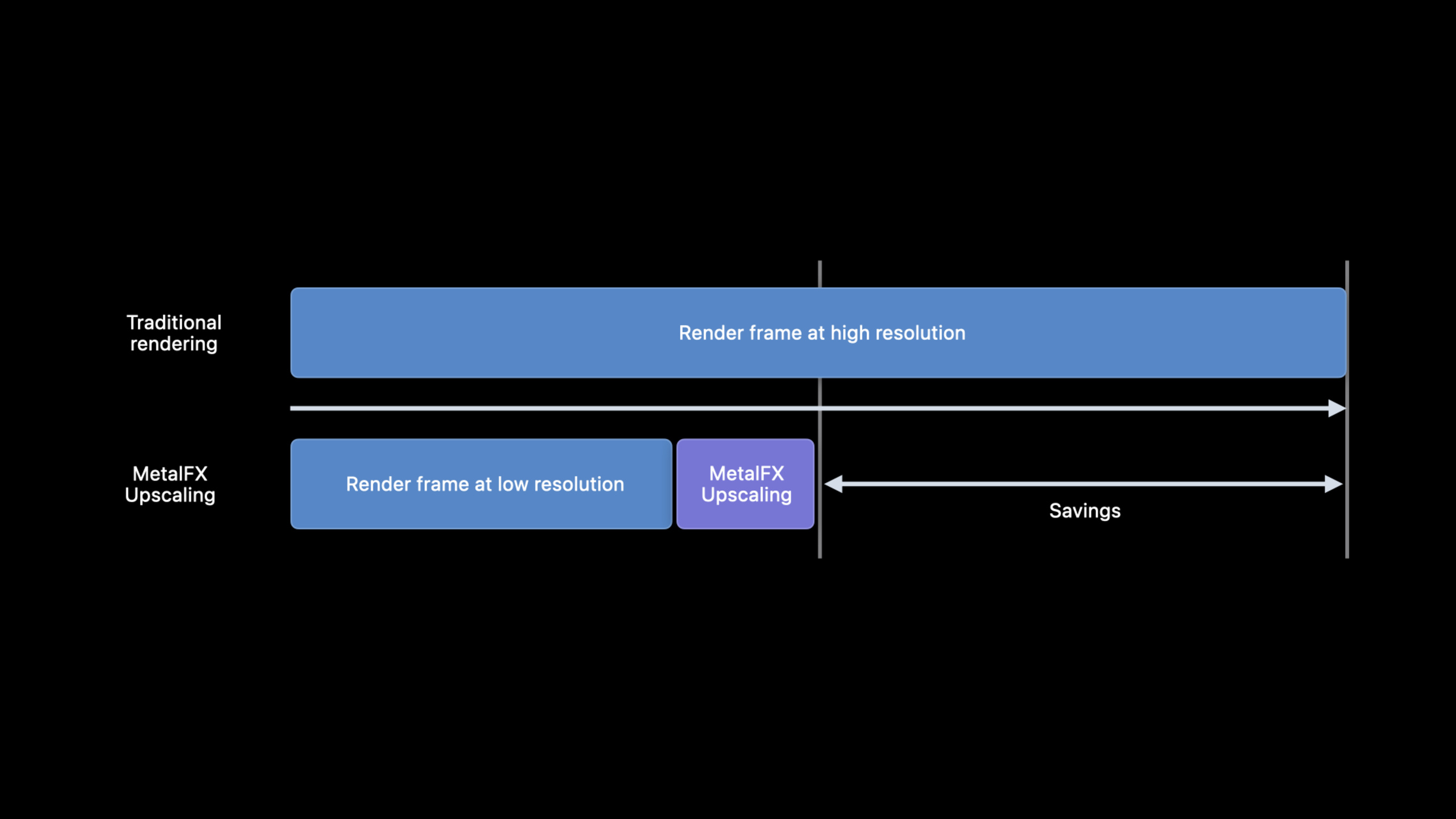

高分辨率渲染的成本很直接：像素越多，GPU 时间越长。游戏为了提帧率，常见做法是降低内部渲染分辨率，再把画面放大到显示分辨率。问题也很直接：低分辨率会丢细节，边缘会发虚。（00:34）

MetalFX Upscaling 解决的是这段管线里的最后一步。App 仍然先以较低分辨率渲染帧，MetalFX 再把结果放大到目标分辨率。Apple 在 session 开头强调，这个 API 针对 Apple 设备做了平台优化，目标是在减少渲染时间的同时保留画面质量。（00:45）

它给了两个入口。Spatial Upscaling（空间放大）只需要当前帧的抗锯齿颜色输入，集成简单，适合已经有一套抗锯齿方案的引擎。Temporal Anti-Aliasing and Upscaling（时序抗锯齿与放大）会使用多帧信息，输入更多，质量上限更高。（01:04）

选择标准也很实用。如果引擎已经能输出 jittered color、motion 和 depth buffer，优先评估 temporal 方案。如果没有这些输入，或者已有成熟的 temporal AA，spatial 方案更容易接进现有渲染管线。（17:55）

详细内容

Spatial Upscaling：在 tone mapping 后放大当前帧

Spatial Upscaling 分析输入图像的空间信息，生成放大后的输出。它只需要抗锯齿后的 color texture。Apple 建议把它放在游戏 tone mapping 完成之后，因为输入已经进入 perceptual color space 时效果最好。（01:36）

初始化时先创建 MTLFXSpatialScalerDescriptor，写入输入输出尺寸、纹理格式和颜色处理模式。scaler 对象创建成本较高，Apple 建议只在 App 启动或显示分辨率变化时创建。（03:17）

// Spatial upscaling (initialization)

let desc = MTLFXSpatialScalerDescriptor()
desc.inputWidth = 1280
desc.inputHeight = 720
desc.outputWidth = 2560
desc.outputHeight = 1440
desc.colorTextureFormat = .bgra8Unorm_srgb
desc.outputTextureFormat = .bgra8Unorm_srgb
desc.colorProcessingMode = .perceptual

spatialScaler = desc.makeSpatialScaler(device: mtlDevice)

关键点：

  • MTLFXSpatialScalerDescriptor() 创建空间放大器的描述对象。
  • inputWidth 和 inputHeight 写入低分辨率渲染结果的尺寸。
  • outputWidth 和 outputHeight 写入最终目标尺寸。
  • colorTextureFormat 对应稍后传入的当前帧颜色纹理格式。
  • outputTextureFormat 对应 MetalFX 写出的放大结果格式。
  • colorProcessingMode = .perceptual 表示输入和输出位于感知颜色空间；session 中建议 spatial 方案为了性能使用 perceptual 模式。
  • makeSpatialScaler(device:) 创建可复用的 scaler 对象。

每一帧渲染时，先照常绘制低分辨率画面，再把当前帧颜色纹理和输出纹理交给 scaler，最后把 effect 编码进同一个 command buffer。（04:08）

// Spatial upscaling (per frame)

// Encode Metal commands to draw game frame here...

// Begin setting per frame properties for effect
spatialScaler.colorTexture = currentFrameColor
spatialScaler.outputTexture = currentFrameUpscaledColor

// Encode scaling effect into command buffer
spatialScaler.encode(commandBuffer: cmdBuffer)

// Encode Metal commands for particle/noise effects and game UI drawing for frame here...

关键点：

  • 前面的 draw pass 负责生成低分辨率的 currentFrameColor。
  • colorTexture 指向 MetalFX 的输入颜色图。
  • outputTexture 指向放大后的目标纹理。
  • encode(commandBuffer:) 把 MetalFX 放大工作写入当前 command buffer。
  • 后续粒子、噪声和 UI 绘制可以基于放大后的结果继续执行。

spatial 方案对输入质量敏感。Apple 的建议是：输入要 anti-aliased、noise free；perceptual 模式下输入应完成 tone mapping，数值位于 0 到 1，并使用 sRGB color space。（12:25）

Temporal AA and Upscaling：用多帧样本提高输出质量

Temporal AA and Upscaling 使用前几帧的数据来生成更高质量的输出。它的核心思路来自 supersampling：每个像素需要多个采样点，单帧内做成本很高，把采样分散到多帧就能降低成本。（04:39）

因为画面内容会移动，temporal 方案需要更多输入：jittered color、motion、depth，以及上一帧的输出。motion 用来回溯上一帧的对应位置，depth 用来判断前景、背景和新露出的区域。MetalFX 会跟踪上一帧的 upscaled output，App 每帧传入当前帧的 color、motion 和 depth。（05:56）

初始化 temporal scaler 时，描述对象需要声明 color、depth、motion 和 output 的纹理格式。随后要设置 motionVectorScale，让 MetalFX 能把引擎里的 motion data 解释成 render resolution pixel space。（09:05）

// Temporal antialiasing and upscaling (initialization)

let desc = MTLFXTemporalScalerDescriptor()
desc.inputWidth = 1280
desc.inputHeight = 720
desc.outputWidth = 2560
desc.outputHeight = 1440
desc.colorTextureFormat = .rgba16Float
desc.depthTextureFormat = .depth32Float
desc.motionTextureFormat = .rg16Float
desc.outputTextureFormat = .rgba16Float

temporalScaler = desc.makeTemporalScaler(device: mtlDevice)
temporalScaler.motionVectorScale = CGPoint(x: 1280, y: 720)

关键点：

  • MTLFXTemporalScalerDescriptor() 创建 temporal 方案的描述对象。
  • inputWidth 和 inputHeight 是内部渲染尺寸。
  • outputWidth 和 outputHeight 是 MetalFX 输出尺寸。
  • colorTextureFormat 对应 jittered color 输入。
  • depthTextureFormat 对应当前帧深度输入。
  • motionTextureFormat 对应当前帧 motion 输入。
  • outputTextureFormat 对应 upscaled output。
  • makeTemporalScaler(device:) 创建 temporal scaler。
  • motionVectorScale 用来缩放 App 的 motion data，使其符合 MetalFX 期望的像素空间。

每一帧的调用比 spatial 方案多几项状态。resetHistory 在第一帧或 scene cut 时设为 true；reversedDepth 声明深度是否使用 reversed-Z；jitterOffset 传入当前帧采样偏移。（10:35）

// Temporal antialiasing and upscaling (per frame)

// Encode Metal commands to draw game frame here...

// Setup per frame effect properties
temporalScaler.resetHistory = firstFrameOrSceneCut
temporalScaler.colorTexture = currentFrameColor
temporalScaler.depthTexture = currentFrameDepth
temporalScaler.motionTexture = currentFrameMotion
temporalScaler.outputTexture = currentFrameUpscaledColor
temporalScaler.reversedDepth = reversedDepth
temporalScaler.jitterOffset = currentFrameJitterOffset

// Encode scaling effect into commandBuffer
temporalScaler.encode(commandBuffer: cmdBuffer)

// Encode Metal commands for post processing/game UI drawing for frame here...

关键点：

  • resetHistory 清掉历史帧累积，适用于第一帧和镜头切换。
  • colorTexture 是当前帧的 jittered color 输入。
  • depthTexture 提供前景、背景和边缘判断线索。
  • motionTexture 提供从当前帧位置到上一帧位置的运动信息。
  • outputTexture 接收 MetalFX 写出的高分辨率结果。
  • reversedDepth 告诉 MetalFX 深度值是否使用 reversed-Z mapping。
  • jitterOffset 传入当前帧 sub-pixel 采样偏移。
  • encode(commandBuffer:) 编码 temporal AA and upscaling。

Jitter offset：静态物体不能漂移

Temporal 方案的质量很依赖 jitter offset。session 给出的例子里，一个像素中心位于 (0.5, 0.5)，实际采样点位于 (0.625, 0.78)，对应的 jitter offset 是 (-0.125, -0.28)。Apple 明确说明 jitter offset 总是在 -0.5 到 0.5 范围内。（11:11）

// Conceptual jitter validation based on the session example.
let pixelCenter = SIMD2<Float>(0.5, 0.5)
let sampleLocation = SIMD2<Float>(0.625, 0.78)
let currentFrameJitterOffset = pixelCenter - sampleLocation

temporalScaler.jitterOffset = CGPoint(
    x: CGFloat(currentFrameJitterOffset.x),
    y: CGFloat(currentFrameJitterOffset.y)
)

关键点：

  • 这段是概念示例，用来表达 session 中的 jitter offset 计算关系。
  • pixelCenter 表示像素中心。
  • sampleLocation 表示当前帧实际采样点。
  • pixelCenter - sampleLocation 得到传给 MetalFX 的 offset。
  • temporalScaler.jitterOffset 必须和渲染当前帧时使用的采样偏移一致。

验证方式也很朴素：用一组不同 jitter offset 渲染没有相机和物体运动的静态场景。offset 错了，静态物体会偏移，细线会发糊；offset 对了，物体停在原位，细线会逐步解析出来。（11:40）

Apple 还给了 jitter 序列建议。2x upscaling 时，推荐使用 Halton (2,3) sequence 的 32 个 jitter，约等于每个输出像素 8 个样本。（13:36）

Mip bias：用清晰度换取稳定性

两种 MetalFX 方案都建议设置负 mip bias，让低分辨率渲染时采到更高细节的纹理。spatial 方案的建议公式是 log2(renderResolutionWidth / targetResolutionWidth)；每个维度放大 2x 时，mip bias 是 -1。（12:53）

// Conceptual mip-bias calculation from the session guidance.
let spatialMipBias = log2(renderResolutionWidth / targetResolutionWidth)
let temporalMipBias = log2(renderResolutionWidth / targetResolutionWidth) - 1

关键点：

  • 这段是概念示例，表达 session 给出的计算规则。
  • spatialMipBias 对应 Spatial Upscaling。
  • temporalMipBias 对应 Temporal AA and Upscaling。
  • 当每个维度放大 2x，spatial 结果为 -1，temporal 结果为 -2。
  • 对高频纹理要逐项调整，过低 mip level 可能造成 flickering 或 moire。

Temporal 方案的建议公式是在 spatial 公式基础上再减 1。session 展示了电路板纹理：-2 最清晰，但高频细线会出现 flickering 和 moire；-1 会减轻这些问题；0 可以消除它们。结论是把建议值当起点，再按纹理内容调整。（14:15）

False dependency：不要让独立 pass 被资源绑定拖慢

MetalFX 的性能也会受到 false dependency 影响。session 的例子是 shadow pass 和 post processing pass 本来没有依赖，可以跨帧重叠执行；如果两个 pass 读写了同一个 buffer，Metal 会为了避免潜在 hazard 阻止并行。（16:00）

在 MetalFX 场景里，这种跨帧 false dependency 会把 MetalFX Upscaling 的执行时间也纳入等待路径。Apple 给出的修复方向是为 post processing 和 shadow pass 使用分开的 buffer，让独立 pass 恢复并行执行。（17:01）

// Conceptual resource layout for avoiding false dependencies.
let postProcessingBuffer = makePostProcessingBuffer()
let shadowBuffer = makeShadowBuffer()

encodePostProcessingPass(using: postProcessingBuffer)
encodeShadowPass(using: shadowBuffer)

关键点：

  • 这段是概念示例，用来表达 session 中的资源拆分思路。
  • postProcessingBuffer 只服务 post processing pass。
  • shadowBuffer 只服务 shadow pass。
  • 两个独立 pass 不再读写同一资源，GPU 更容易重叠执行。
  • 检查 false dependency 应成为接入 MetalFX 后的性能验证步骤。

核心启发

  • 做一个分辨率滑杆：让玩家在内部渲染分辨率和目标分辨率之间切换。为什么值得做：MetalFX 的基本价值就是低分辨率渲染加高分辨率输出。怎么开始：先接入 MTLFXSpatialScalerDescriptor，把 1280×720 放大到 2560×1440，观察帧时间和画质变化。

  • 给已有 temporal AA 的引擎加 spatial 模式：保留现有 AA，把 MetalFX Spatial Upscaling 放到 tone mapping 后。为什么值得做：spatial 方案只需要 anti-aliased color input，接入成本低。怎么开始：复用现有 color texture，设置 colorProcessingMode = .perceptual，每帧调用 spatialScaler.encode(commandBuffer:)。

  • 做一个 jitter 校验场景：渲染静态细线、棋盘格或三角形，循环一组 jitter offset。为什么值得做：session 明确指出 offset 错误会让静态物体漂移、细线发糊。怎么开始：关闭相机和物体运动，把 temporalScaler.jitterOffset 和投影矩阵 jitter 同步记录到调试 HUD。

  • 为材质建立 mip bias 例外表：默认按 MetalFX 建议公式设置负 mip bias，再对高频纹理单独回调。为什么值得做：更低 mip level 会增加细节，也可能在电路板这类高频图案上产生 flickering 和 moire。怎么开始：给材质加一个 mip bias override 字段，先检查细线、栅格、布料纹理。

  • 加一个跨帧依赖检查 pass：记录相邻帧中独立 pass 的资源读写关系。为什么值得做：false dependency 会阻止 shadow、post processing 和 MetalFX 这类工作重叠执行。怎么开始：从最重的 render/compute pass 开始，找出本该独立却共享 buffer 的路径。
