Explore low-latency video encoding with VideoToolbox

Explore low-latency video encoding with VideoToolbox

VideoToolboxVideoH.264Low Latency
观看原视频

Highlight

VideoToolbox 新增低延迟 H.264 硬件编码模式，消除帧重排、码率控制器快速适应网络变化，720p@30fps 可减少约 100ms 延迟，支持时域可伸缩性和长期参考帧。

核心内容

你开发了一个视频会议应用。用户反馈说对话有延迟，经常互相打断。延迟来自哪里？

视频编码器内部通常有帧重排缓冲（为了用 B-frame 提高压缩效率），这引入了 3-5 帧的延迟。码率控制器对网络变化的响应也比较慢。这些加在一起，端到端延迟可能超过 200ms。

VideoToolbox 的新低延迟模式专门解决这个问题。

详细内容

低延迟模式的工作原理

（02:05）

低延迟模式做两个核心优化：

  1. 消除帧重排。采用一进一出的编码模式，每帧输入后立即编码输出，不等待后续帧。
  2. 快速码率适应。码率控制器对网络变化响应更快，减少拥塞导致的延迟。

对于 720p@30fps 视频，低延迟模式可以减少约 100ms 的延迟。这在视频会议中非常关键。

（03:14）

关键点：

  • 低延迟模式始终使用硬件加速编码
  • 只支持 H.264 编码
  • iOS 和 macOS 都支持
  • 压缩效率比默认模式略低，但延迟显著降低

启用低延迟模式

（05:03）

启用方式很简单，只需要在创建 compression session 时设置一个 flag：

var encoderSpecification: CFMutableDictionary = CFDictionaryCreateMutable(
    kCFAllocatorDefault,
    0,
    &kCFTypeDictionaryKeyCallBacks,
    &kCFTypeDictionaryValueCallBacks
)

// 启用低延迟码率控制
CFDictionarySetValue(
    encoderSpecification,
    kVTVideoEncoderSpecification_EnableLowLatencyRateControl,
    kCFBooleanTrue
)

// 创建 compression session
let session = VTCompressionSessionCreate(
    allocator: kCFAllocatorDefault,
    width: 1280,
    height: 720,
    codecType: kCMVideoCodecType_H264,
    encoderSpecification: encoderSpecification,
    imageBufferAttributes: nil,
    compressedDataAllocator: nil,
    outputCallback: outputHandler,
    refcon: &context,
    compressionSessionOut: &session
)

// 配置码率（和平时一样）
VTSessionSetProperty(
    session,
    key: kVTCompressionPropertyKey_AverageBitRate,
    value: 2000000 as CFNumber  // 2 Mbps
)

（05:03）

关键点：

  • kVTVideoEncoderSpecification_EnableLowLatencyRateControl 启用低延迟模式
  • 其他配置（码率、分辨率）和平时一样
  • 编码器自动使用硬件加速
  • 输出回调中接收编码后的帧

新 Profile 支持

（06:10）

低延迟模式新增两个 profile：

  • Constrained Baseline Profile (CBP)：用于低成本应用，兼容性最好
  • Constrained High Profile (CHP)：压缩比更高，适合带宽受限场景
// 使用 Constrained Baseline Profile
VTSessionSetProperty(
    session,
    key: kVTCompressionPropertyKey_ProfileLevel,
    value: kVTProfileLevel_H264_ConstrainedBaseline_AutoLevel
)

// 使用 Constrained High Profile
VTSessionSetProperty(
    session,
    key: kVTCompressionPropertyKey_ProfileLevel,
    value: kVTProfileLevel_H264_ConstrainedHigh_AutoLevel
)

（07:35）

关键点：

  • CBP 兼容性最好，几乎所有解码器都支持
  • CHP 压缩效率更高
  • 根据对方解码能力选择 profile
  • AutoLevel 让编码器自动选择 level

时域可伸缩性

（07:54）

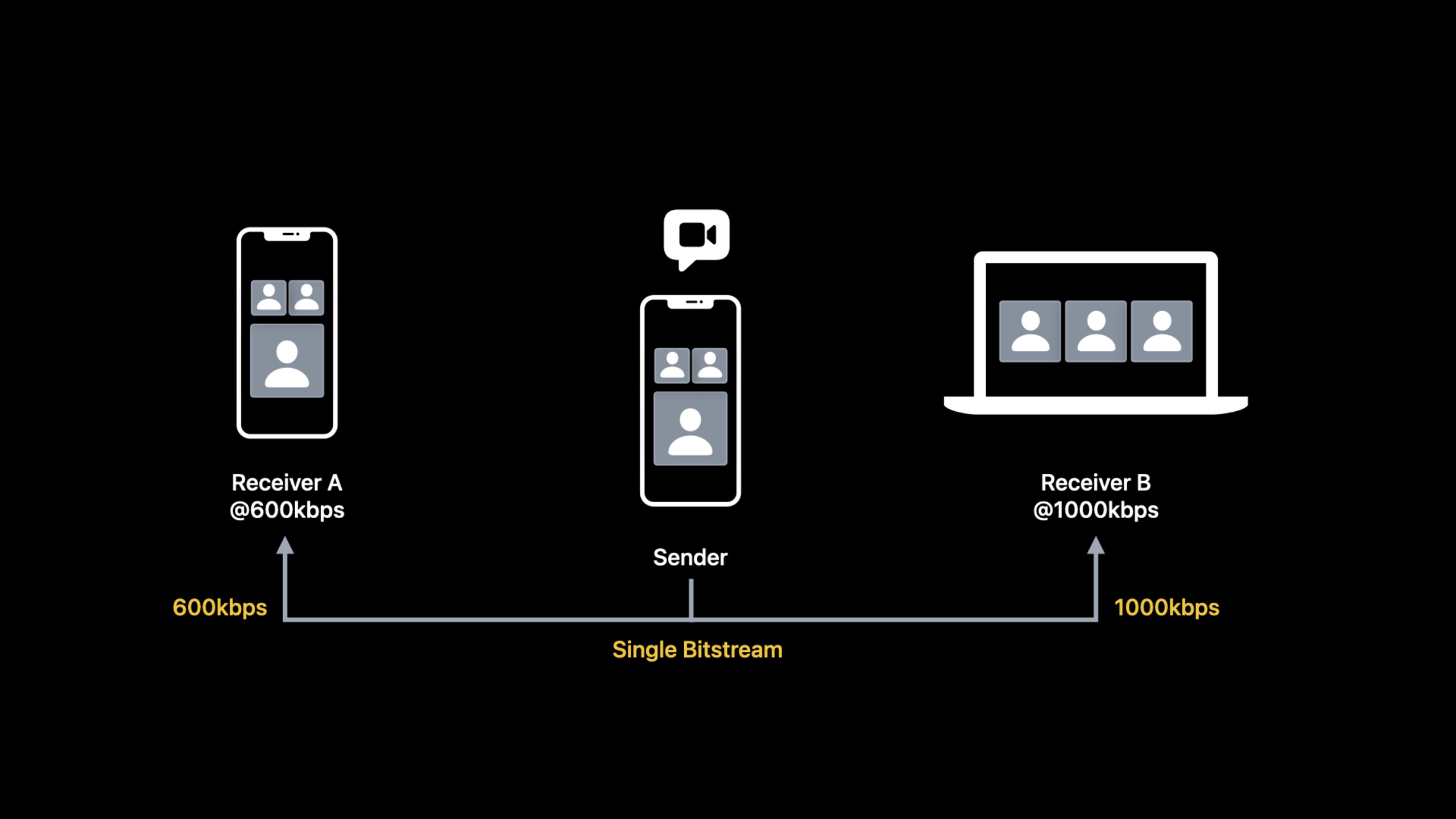

多方视频会议中，每个接收方的带宽不同。传统做法是为每个接收方编码不同的码流，效率低。

时域可伸缩性只编码一个码流，但把帧分成两层：

  • Base layer：包含一半帧率，可以独立解码
  • Enhancement layer：补充帧，和 base layer 一起提供完整帧率
// 设置 base layer 帧率比例
VTSessionSetProperty(
    session,
    key: kVTCompressionPropertyKey_BaseLayerFrameRateFraction,
    value: 0.5 as CFNumber  // 一半帧给 base layer
)

// 设置 base layer 码率比例
VTSessionSetProperty(
    session,
    key: kVTCompressionPropertyKey_BaseLayerBitRateFraction,
    value: 0.6 as CFNumber  // 60% 码率给 base layer
)

（11:15）

关键点：

  • base layer 帧率是输入的一半
  • base layer 码率建议占总码率的 60%-80%
  • 低带宽接收方只收 base layer
  • 高带宽接收方收 base + enhancement layer
  • enhancement layer 的帧丢失不影响其他帧

最大帧量化参数

（12:26）

帧 QP（Quantization Parameter）控制图像质量和码率。QP 越低，质量越高，码率越大。

低延迟模式下，你可以设置最大允许 QP，防止编码器在复杂场景下过度降低质量。

VTSessionSetProperty(
    session,
    key: kVTCompressionPropertyKey_MaxAllowedFrameQP,
    value: 30 as CFNumber  // QP 上限为 30
)

（14:22）

关键点：

  • QP 范围是 1-51
  • 设置上限后，编码器不会使用更高的 QP
  • 如果码率预算不足，编码器会丢帧而不是降低质量
  • 适合屏幕共享等需要清晰文字的场景

长期参考帧（LTR）

（14:45）

网络丢包后，解码器需要请求刷新帧。传统做法是发送 I-frame（关键帧），但 I-frame 很大，在网络差时可能加重拥塞。

LTR 用更小的预测帧（LTR-P）替代 I-frame 做刷新。

// 启用 LTR
VTSessionSetProperty(
    session,
    key: kVTCompressionPropertyKey_EnableLTR,
    value: kCFBooleanTrue
)

// 编码器在输出中标记需要确认的 LTR 帧
// 应用层收到确认后，通过 AcknowledgedLTRTokens 告知编码器

// 请求刷新帧
VTSessionSetProperty(
    session,
    key: kVTCompressionPropertyKey_ForceLTRRefresh,
    value: kCFBooleanTrue
)

（17:07）

关键点：

  • LTR 帧比普通 P-frame 稍大，但比 I-frame 小得多
  • 应用层负责帧确认和重试逻辑
  • 没有已确认的 LTR 时，编码器回退到 I-frame
  • 适合网络不稳定的场景

核心启发

  1. 为视频会议应用启用低延迟编码。一行配置减少约 100ms 延迟。入口 API：kVTVideoEncoderSpecification_EnableLowLatencyRateControl。

  2. 用时域可伸缩性优化多方会议。一个码流服务不同带宽的接收方，比编码多个码流省电。入口 API：kVTCompressionPropertyKey_BaseLayerFrameRateFraction。

  3. 为屏幕共享设置最大 QP。防止文字和 UI 在复杂场景下变模糊。入口 API：kVTCompressionPropertyKey_MaxAllowedFrameQP。

  4. 用 LTR 提升弱网恢复能力。丢包后用 LTR-P 帧刷新，比 I-frame 更快到达。入口 API：kVTCompressionPropertyKey_EnableLTR。

  5. 根据对方解码能力选择 profile。和低端设备通信用 CBP，和高端设备通信用 CHP。入口 API：kVTCompressionPropertyKey_ProfileLevel。
