Discover geometry-aware audio with the Physical Audio Spatialization Engine (PHASE)

Highlight

PHASE 框架将几何信息引入音频引擎，支持体积声源、遮挡物和材质属性，让声音根据场景几何体自动传播和衰减，无需手动混合多个点声源。

核心内容

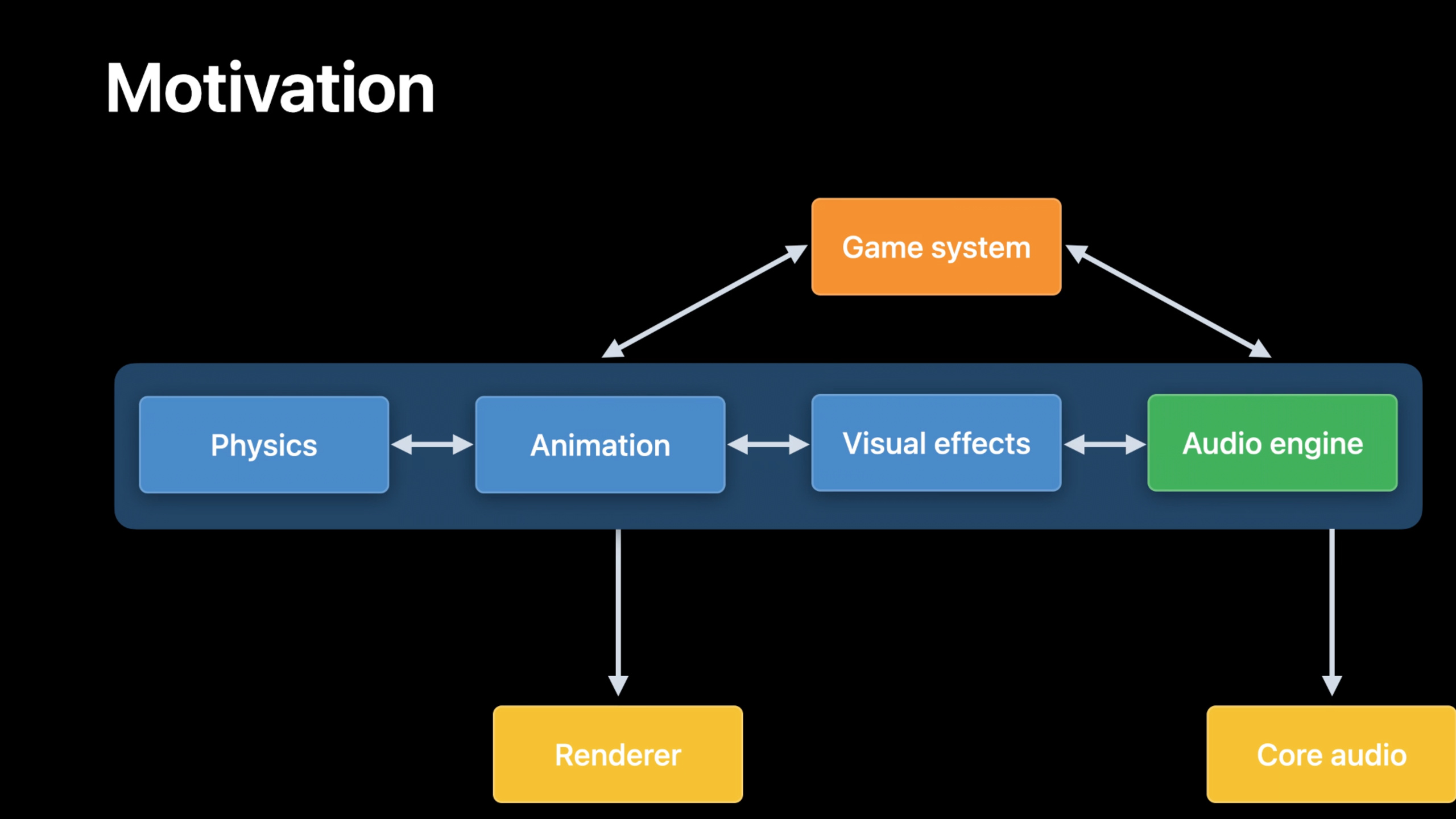

游戏音频的长期痛点

传统游戏开发中，音频子系统与物理、动画、视觉特效等子系统分离运行。音频通常通过第三方中间件制作，不感知游戏模拟状态。声音设计师需要预先烘焙音频资产、手工调音，让声音效果匹配游戏画面。一旦视觉场景发生变化，音频系统需要重新制作才能保持一致性。（01:00）

空间音频方面，传统做法是在场景中放置多个点声源，通过射线追踪等技术确定滤波和混合比例，手工混合各个声源。当场景变化时，这个调音过程需要重新来过。（02:40）

PHASE 如何改变游戏音频

PHASE（Physical Audio Spatialization Engine）是全新的空间音频框架，将音频系统与其他子系统紧密连接。（01:36）

体积声源。PHASE 允许将声源定义为几何形状（如球体、立方体、网格），而不是单个点。音频引擎会自动管理声音从体积内的传播，开发者无需手动混合多个点声源。（02:27）

几何遮挡。遮挡物（如墙壁、障碍物）也可以定义为几何形状，并可指定声学材质属性（如木头、金属、玻璃）。PHASE 会自动计算声音如何被遮挡物衰减和滤波。（02:38）

设备一致性。PHASE 在所有支持的 Apple 设备上提供一致的空间音频体验，无需针对不同平台手动调音。（02:07）

详细内容

PHASE 核心概念

PHASE 框架围绕以下几个核心概念构建：

• Engine：音频引擎的核心对象，管理整个音频会话
• Sound Asset：音频文件资源，可注册到引擎中
• Sound Event：可播放的声音事件，由 Sound Event Asset 定义
• Source：声源，可以定义为体积形状
• Listener：听者，代表玩家或用户的耳朵位置和朝向
• Occluder：遮挡物，阻挡声音传播的几何体
• Material：声学材质，定义遮挡物的吸声特性
• Spatial Pipeline：空间化处理管线，包含直接路径传输和混响

创建 PHASE Engine

创建 PHASE Engine 并注册音频资源：（18:31）

import PHASE

// 创建自动更新模式的引擎
let engine = PHASEEngine(updateMode: .automatic)

// 获取应用 Bundle 中的音频文件 URL
let audioFileUrl = Bundle.main.url(forResource: "DrumLoop_24_48_Mono",
                                    withExtension: "wav")!

// 注册音频文件资源
// 命名为 "drums"，加载到常驻内存，应用动态归一化准备播放
let soundAsset = try engine.assetRegistry.registerSoundAsset(
    url: audioFileUrl,
    identifier: "drums",
    assetType: .resident,
    channelLayout: nil,
    normalizationMode: .dynamic
)

关键点：

• updateMode: .automatic 表示引擎自动管理更新，适合大多数场景
• .resident 类型将音频加载到常驻内存，适合频繁播放的声音
• normalizationMode: .dynamic 应用动态归一化，确保播放时音量一致
• identifier 是资源的唯一标识符，后续通过它引用

创建 Sound Event Asset

Sound Event Asset 定义声音的处理流程，从采样器到混音器：（20:47）

// 从单声道布局标签创建声道布局
let channelLayout = AVAudioChannelLayout(layoutTag: kAudioChannelLayoutTag_Mono)!

// 从声道布局创建声道混音器
let channelMixerDefinition = PHASEChannelMixerDefinition(channelLayout: channelLayout)

// 创建采样器节点，连接到下方的声道混音器
let samplerNodeDefinition = PHASESamplerNodeDefinition(
    soundAssetIdentifier: "drums",
    mixerDefinition: channelMixerDefinition
)

// 设置采样器的播放模式为循环
samplerNodeDefinition.playbackMode = .looping

// 设置校准模式为相对声压级，电平为 0 dB
samplerNodeDefinition.setCalibrationMode(.relativeSpl, level: 0)

// 注册声音事件资源，命名为 "drumEvent"
let soundEventAsset = try engine.assetRegistry.registerSoundEventAsset(
    rootNode: samplerNodeDefinition,
    identifier: "drumEvent"
)

关键点：

• PHASEChannelMixerDefinition 定义音频如何混合到输出声道
• PHASESamplerNodeDefinition 是播放音频文件的节点
• .looping 让音频循环播放，适合背景音乐或环境音
• .relativeSpl 校准模式表示相对声压级，0 dB 为参考电平
• rootNode 是节点树的根，可以构建复杂的音频处理图

启动和停止播放

创建 Sound Event 并启动引擎：（22:21）

// 从 Sound Event Asset 创建 Sound Event
let soundEvent = try PHASESoundEvent(engine: engine,
                                      assetIdentifier: "drumEvent")

// 启动引擎
// 这会内部启动音频 IO 线程
try engine.start()

// 启动声音事件
try soundEvent.start()

清理资源：（23:05）

// 停止并使声音事件无效
soundEvent.stopAndInvalidate()

// 停止引擎
// 这会内部停止音频 IO 线程
engine.stop()

// 注销声音事件资源
engine.assetRegistry.unregisterAsset(identifier: "drumEvent", completionHandler: nil)

// 注销音频文件
engine.assetRegistry.unregisterAsset(identifier: "drums", completionHandler: nil)

// 销毁引擎
engine = nil

关键点：

• start() 启动音频 IO 线程，开始音频处理
• stop() 停止音频 IO 线程
• stopAndInvalidate() 停止播放并释放事件资源
• 清理时按相反顺序注销资源

空间化管线配置

创建空间化管线实现空间音频效果：（25:14）

// 创建空间化管线
let spatialPipelineOptions: PHASESpatialPipeline.Options = [
    .directPathTransmission,
    .lateReverb
]
let spatialPipeline = PHASESpatialPipeline(options: spatialPipelineOptions)!
spatialPipeline.entries[PHASESpatialCategory.lateReverb]!.sendLevel = 0.1
engine.defaultReverbPreset = .mediumRoom

// 创建空间混音器
let spatialMixerDefinition = PHASESpatialMixerDefinition(spatialPipeline: spatialPipeline)

// 设置距离模型参数
let distanceModelParameters = PHASEGeometricSpreadingDistanceModelParameters()
distanceModelParameters.fadeOutParameters = PHASEDistanceModelFadeOutParameters(
    cullDistance: 10.0
)
distanceModelParameters.rolloffFactor = 0.25
spatialMixerDefinition.distanceModelParameters = distanceModelParameters

// 创建采样器节点，连接到空间混音器
let samplerNodeDefinition = PHASESamplerNodeDefinition(
    soundAssetIdentifier: "drums",
    mixerDefinition: spatialMixerDefinition
)

// 设置循环播放
samplerNodeDefinition.playbackMode = .looping

// 设置校准电平为 12 dB
samplerNodeDefinition.setCalibrationMode(.relativeSpl, level: 12)

// 设置剔除选项为休眠
samplerNodeDefinition.cullOption = .sleepWakeAtRealtimeOffset

// 注册声音事件
let soundEventAsset = try engine.assetRegistry.registerSoundEventAsset(
    rootNode: samplerNodeDefinition,
    identifier: "drumEvent"
)

关键点：

• .directPathTransmission 启用直接路径传输
• .lateReverb 启用后期混响
• sendLevel 控制发送到混响的信号电平
• cullDistance 是剔除距离，超过此距离声音停止播放
• rolloffFactor 控制距离衰减的斜率
• .sleepWakeAtRealtimeOffset 让远处的声源休眠，接近时自动唤醒

设置听者和声源

创建听者：（27:05）

// 创建听者
let listener = PHASEListener(engine: engine)

// 设置听者的变换矩阵为原点，无旋转
listener.transform = matrix_identity_float4x4

// 将听者附加到引擎场景图的根对象
// 这会在模拟中激活听者
try engine.rootObject.addChild(listener)

创建体积声源：（27:46）

import ModelIO

// 创建二十面体网格
let mesh = MDLMesh.newIcosahedron(withRadius: 0.0142,
                                   inwardNormals: false,
                                   allocator: nil)

// 从网格创建形状
let shape = PHASEShape(engine: engine, mesh: mesh)

// 从形状创建体积声源
let source = PHASESource(engine: engine, shapes: [shape])

// 将声源移动到听者前方 2 米，并旋转回朝向听者
var sourceTransform: simd_float4x4
sourceTransform.columns.0 = simd_make_float4(-1.0, 0.0, 0.0, 0.0)
sourceTransform.columns.1 = simd_make_float4(0.0, 1.0, 0.0, 0.0)
sourceTransform.columns.2 = simd_make_float4(0.0, 0.0, -1.0, 0.0)
sourceTransform.columns.3 = simd_make_float4(0.0, 0.0, 2.0, 1.0)
source.transform = sourceTransform

// 将声源附加到引擎的场景图
try engine.rootObject.addChild(source)

关键点：

• PHASEListener 代表听者的位置和朝向
• PHASESource 是声源，可以用一个或多个 PHASEShape 定义其体积
• transform 是 4x4 变换矩阵，包含位置、旋转和缩放
• 声源和听者都需要添加到场景图才能参与空间化计算

设置遮挡物

创建遮挡物和材质：（29:15）

// 创建盒子网格
let boxMesh = MDLMesh.newBox(
    withDimensions: simd_make_float3(0.6096, 0.3048, 0.1016),
    segments: simd_uint3(repeating: 6),
    geometryType: .triangles,
    inwardNormals: false,
    allocator: nil
)

// 从网格创建形状
let boxShape = PHASEShape(engine: engine, mesh: boxMesh)

// 创建材质
// 这里我们使用纸板预设
let material = PHASEMaterial(engine: engine, preset: .cardboard)

// 在形状上设置材质
boxShape.elements[0].material = material

// 从形状创建遮挡物
let occluder = PHASEOccluder(engine: engine, shapes: [boxShape])

// 将遮挡物移动到听者前方 1 米
// 这将遮挡物放在声源和听者中间
var occluderTransform: simd_float4x4
occluderTransform.columns.0 = simd_make_float4(-1.0, 0.0, 0.0, 0.0)
occluderTransform.columns.1 = simd_make_float4(0.0, 1.0, 0.0, 0.0)
occluderTransform.columns.2 = simd_make_float4(0.0, 0.0, -1.0, 0.0)
occluderTransform.columns.3 = simd_make_float4(0.0, 0.0, 1.0, 1.0)
occluder.transform = occluderTransform

// 将遮挡物附加到引擎的场景图
try engine.rootObject.addChild(occluder)

关键点：

• PHASEOccluder 是阻挡声音传播的几何体
• PHASEMaterial 定义遮挡物的声学特性
• 预设材质包括 .cardboard、.brick、.concrete、.glass、.metal、.wood 等
• 材质影响声音被遮挡时的衰减和频谱特性

启动空间化声音事件

将声源和听者与空间混音器关联：（30:33）

// 将声源和听者与空间混音器关联
let mixerParameters = PHASEMixerParameters()
mixerParameters.addSpatialMixerParameters(
    identifier: spatialMixerDefinition.identifier,
    source: source,
    listener: listener
)

// 创建声音事件
let soundEvent = try PHASESoundEvent(
    engine: engine,
    assetIdentifier: "drumEvent",
    mixerParameters: mixerParameters
)

关键点：

• PHASEMixerParameters 定义混音器参数
• addSpatialMixerParameters 将声源和听者与空间混音器关联
• 声音事件会根据声源和听者的相对位置计算空间化效果

高级示例：脚步声系统

演示构建一个复杂的脚步声系统，支持随机化、地形切换、湿度和衣物摩擦声。（31:28）

示例 1：单声脚步声

let footstep_wood_sampler_1 = PHASESamplerNodeDefinition(
    soundAssetIdentifier: "footstep_wood_clip_1",
    mixerDefinition: channelMixerDefinition
)

示例 2：随机化脚步声

// 创建两个采样器节点
let footstep_wood_sampler_1 = PHASESamplerNodeDefinition(
    soundAssetIdentifier: "footstep_wood_clip_1",
    mixerDefinition: channelMixerDefinition
)
let footstep_wood_sampler_2 = PHASESamplerNodeDefinition(
    soundAssetIdentifier: "footstep_wood_clip_2",
    mixerDefinition: channelMixerDefinition
)

// 创建随机节点
// 权重越高，被选中的概率越大
let footstep_wood_random = PHASERandomNodeDefinition()
footstep_wood_random.addSubtree(footstep_wood_sampler_1, weight: 2)
footstep_wood_random.addSubtree(footstep_wood_sampler_2, weight: 1)

关键点：

• PHASERandomNodeDefinition 随机选择子节点播放
• weight 参数控制选中概率
• 随机化避免重复感，提升真实感

示例 3：地形切换

// 创建碎石脚步声随机节点
let footstep_gravel_sampler_1 = PHASESamplerNodeDefinition(
    soundAssetIdentifier: "footstep_gravel_clip_1",
    mixerDefinition: channelMixerDefinition
)
let footstep_gravel_sampler_2 = PHASESamplerNodeDefinition(
    soundAssetIdentifier: "footstep_gravel_clip_2",
    mixerDefinition: channelMixerDefinition
)

let footstep_gravel_random = PHASERandomNodeDefinition()
footstep_gravel_random.addSubtree(footstep_gravel_sampler_1, weight: 2)
footstep_gravel_random.addSubtree(footstep_gravel_sampler_2, weight: 1)

// 创建地形字符串元参数
let terrain = PHASEStringMetaParameterDefinition(value: "creaky_wood")

// 创建地形切换节点
let terrain_switch = PHASESwitchNodeDefinition(
    switchMetaParameterDefinition: terrain
)
terrain_switch.addSubtree(footstep_wood_random, switchValue: "creaky_wood")
terrain_switch.addSubtree(footstep_gravel_random, switchValue: "soft_gravel")

关键点：

• PHASEStringMetaParameterDefinition 定义字符串元参数
• PHASESwitchNodeDefinition 根据元参数值选择播放哪个子树
• 可在运行时通过修改元参数切换地形声音

示例 4：湿度混合

// 创建水声随机节点
let splash_sampler_1 = PHASESamplerNodeDefinition(
    soundAssetIdentifier: "splash_clip_1",
    mixerDefinition: channelMixerDefinition
)
let splash_sampler_2 = PHASESamplerNodeDefinition(
    soundAssetIdentifier: "splash_clip_2",
    mixerDefinition: channelMixerDefinition
)

let splash_random = PHASERandomNodeDefinition()
splash_random.addSubtree(splash_sampler_1, weight: 9)
splash_random.addSubtree(splash_sampler_2, weight: 7)

// 创建湿度数字元参数
let wetness = PHASENumberMetaParameterDefinition(
    value: 0.5,
    minimum: 0,
    maximum: 1
)

// 创建湿度混合节点
let wetness_blend = PHASEBlendNodeDefinition(
    blendMetaParameterDefinition: wetness
)
wetness_blend.addRangeForInputValues(
    belowValue: 1,
    fullGainAtValue: 0,
    fadeCurveType: .linear,
    subtree: terrain_switch
)
wetness_blend.addRangeForInputValues(
    aboveValue: 0,
    fullGainAtValue: 1,
    fadeCurveType: .linear,
    subTree: splash_random
)

关键点：

• PHASENumberMetaParameterDefinition 定义数字元参数
• PHASEBlendNodeDefinition 根据元参数值混合多个子节点
• 湿度从 0（干燥）到 1（完全湿润），混合干燥脚步声和水声

示例 5：添加衣物摩擦声

// 创建衣物摩擦声随机节点
let noisy_clothing_sampler_1 = PHASESamplerNodeDefinition(
    soundAssetIdentifier: "gortex_clip_1",
    mixerDefinition: channelMixerDefinition
)
let noisy_clothing_sampler_2 = PHASESamplerNodeDefinition(
    soundAssetIdentifier: "gortex_clip_2",
    mixerDefinition: channelMixerDefinition
)

let noisy_clothing_random = PHASERandomNodeDefinition()
noisy_clothing_random.addSubtree(noisy_clothing_sampler_1, weight: 3)
noisy_clothing_random.addSubtree(noisy_clothing_sampler_2, weight: 5)

// 创建容器节点
let actor_container = PHASEContainerNodeDefinition()
actor_container.addSubtree(wetness_blend)
actor_container.addSubtree(noisy_clothing_random)

关键点：

• PHASEContainerNodeDefinition 容器节点，可以同时播放多个子节点
• 地形脚步声和衣物摩擦声会同时播放
• 构建了完整的声音系统，支持随机化、地形切换、湿度和衣物声

核心启发

• 做什么：为游戏构建动态脚步声系统

  • 为什么值得做：PHASE 的随机节点、切换节点和混合节点可以构建复杂的动态声音系统，根据地形、湿度等条件自动调整
  • 怎么开始：创建多个声音采样器，用 PHASERandomNodeDefinition 随机化，用 PHASESwitchNodeDefinition 切换地形，用 PHASEBlendNodeDefinition 混合不同条件下的声音

• 做什么：实现真实的遮挡和混响效果

  • 为什么值得做：PHASE 支持几何遮挡和材质属性，声音会被墙壁阻挡并根据材质产生不同的衰减特性，提升沉浸感
  • 怎么开始：用 PHASEOccluder 定义场景中的遮挡物，为每个遮挡物指定 PHASEMaterial，设置引擎的混响预设为 .mediumRoom 或 .largeHall

• 做什么：构建体积声源实现环境音效

  • 为什么值得做：传统点声源需要手动混合多个点来模拟大区域的声音，PHASE 的体积声源自动管理声音从几何体内的传播
  • 怎么开始：用 MDLMesh 创建球体或立方体网格，用 PHASEShape 包装，传给 PHASESource 作为体积声源

• 做什么：实现距离感知的音频剔除

  • 为什么值得做：远处的声音不需要播放，剔除可以节省 CPU 资源，提升性能
  • 怎么开始：设置 PHASEGeometricSpreadingDistanceModelParameters 的 cullDistance，设置采样器的 cullOption 为 .sleepWakeAtRealtimeOffset

• 做什么：创建场景化的空间音频体验

  • 为什么值得做：PHASE 将声源、听者和遮挡物统一在场景图中，移动听者或声源时自动计算空间化效果
  • 怎么开始：创建 PHASEListener 和多个 PHASESource，添加到引擎的场景图，在游戏循环中更新它们的 transform 属性

关联 Session

• Explore game audio with AVAudioEngine — 学习使用 AVAudioEngine 构建游戏音频系统
• Advances in Audio Codec — 音频编解码器的新进展
• What’s new in Camera Capture — 相机捕获的新功能
• Explore Metal performance improvements — Metal 性能优化
