Harness Apple GPUs with Metal

Harness Apple GPUs with Metal

MetalApple GPUGraphicsWWDC 2020
观看原视频

Highlight

Apple 解释了 Tile Based Deferred Rendering、Tile Memory、Memoryless Render Targets、Tile Shaders、Argument Buffers 和 Indirect Command Buffers 如何让 Metal 应用减少带宽、降低内存占用，并把更复杂的渲染循环移到 GPU 侧执行。

核心内容

很多图形程序的性能瓶颈常常来自内存搬运，shader 本身未必是主因。传统渲染管线习惯把 G-Buffer、MSAA 采样结果、临时颜色附件写回外部内存，再在下一轮 pass 里读回来。画面越复杂，带宽越容易成为瓶颈。

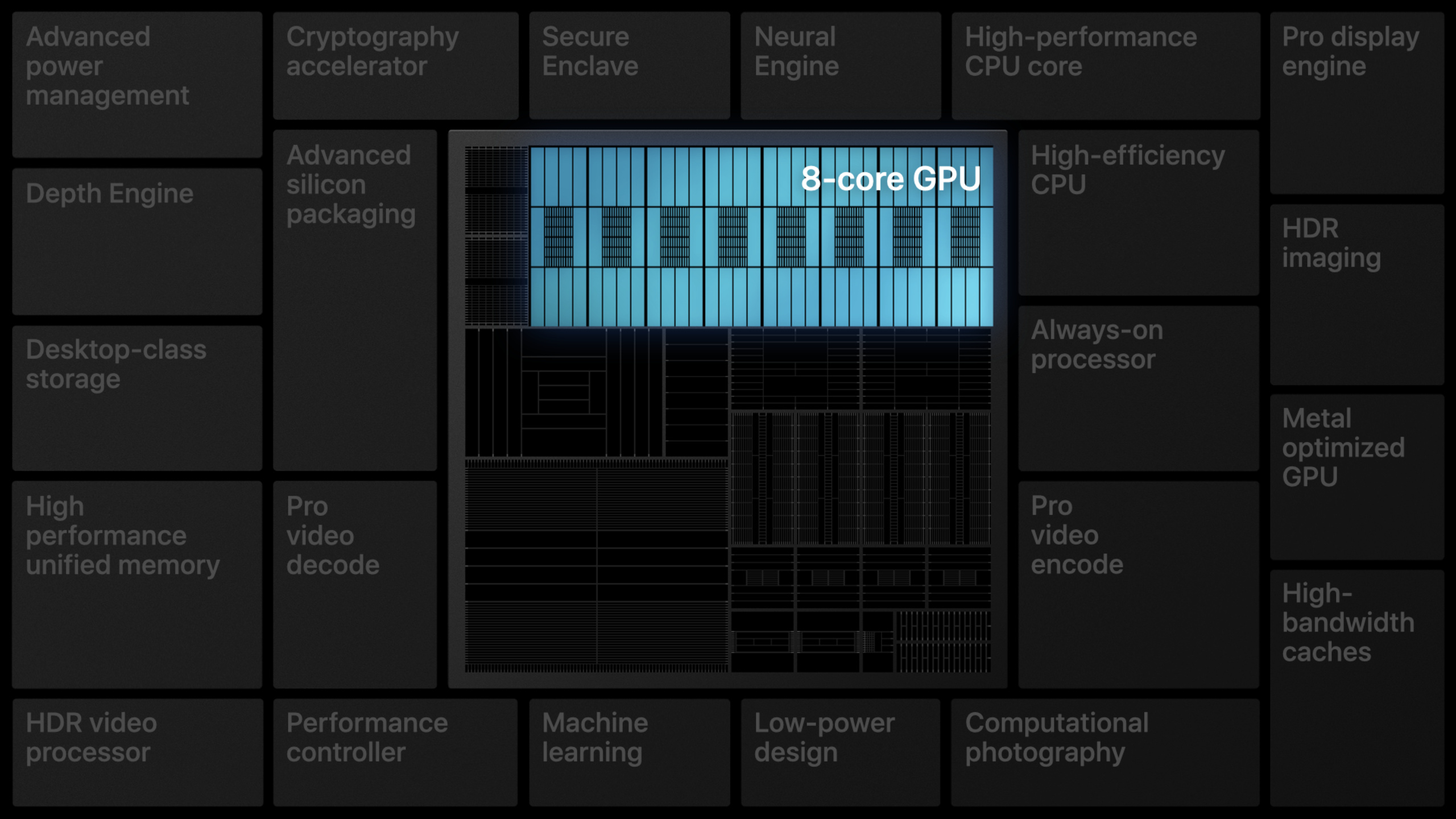

Apple GPU 的前提不同。CPU 和 GPU 共享系统内存，GPU 另外有一块片上 Tile Memory，但没有独立显存。Apple 选择的路径是 Tile Based Deferred Rendering（TBDR，基于 tile 的延迟渲染）：先把几何分到 tile，再在每个 tile 内完成像素处理。只要把中间结果留在 Tile Memory，很多读写就不需要发生。

这场 session 的价值在于把 Metal 的几个 API 放回硬件背景里看。loadAction、storeAction、memoryless storage、programmable blending、tile shader、imageblock、argument buffer、indirect command buffer 都有硬件背景。它们共同服务一个目标：少访问系统内存，把可并行的决策交给 GPU。

详细内容

TBDR 把渲染拆成 tiling 和 rendering

（01:50）Apple GPU 的一个 render pass 分成两个阶段。Tiling phase 处理整个 pass 的几何，把变换后的 primitive 放入对应 tile。Rendering phase 逐个 tile 执行 load action、光栅化、可见性计算、fragment shading 和 store action。

工作流示例：

  • 进入 render pass 时，先判断每个 attachment 是否需要上一轮内容。
  • 不需要旧内容的 attachment，用 clear 初始化 Tile Memory。
  • pass 结束时，只保存后续还要展示或采样的结果。
  • 只服务本 pass 的深度、模板或中间颜色数据，结束后可以丢弃。

关键点：

  • load action 的成本来自把 attachment 内容搬入 Tile Memory。
  • store action 的成本来自把 Tile Memory 内容写回系统内存。
  • 这套判断不改变画面结果，改变的是一次 render pass 需要多少外部带宽。

（03:57）演讲反复强调，应用能明确控制的是 load/store action。只加载需要的数据，只保存后续还要用的数据。对 TBDR 来说，这直接决定 Tile Memory 和系统内存之间发生多少传输。

HSR 先算可见性，再运行 fragment shader

（04:39）Hidden Surface Removal（HSR，隐藏面移除）依赖片上深度缓冲，在 fragment shader 运行前记录每个像素最前面的 primitive。即使 opaque 三角形按 back-to-front 提交，GPU 也可以先得到可见层，再只给最终可见的像素跑 shader。

工作流示例：

  • 先提交 opaque geometry。
  • 再提交 alpha test、discard 或 depth feedback 相关 geometry。
  • 最后提交 translucent geometry。
  • 避免把 opaque mesh 与非 opaque mesh 交错提交。

关键点：

  • HSR 会先记录每个像素最前面的 primitive，再运行 fragment shader。
  • translucent primitive 会迫使 GPU flush 被覆盖的像素，过早提交会增加无效着色。
  • opaque mesh 之间不需要严格排序，按 visibility state 分组更重要。

（07:27）这里的 overdraw 指每个像素触发 fragment shader 的次数。为了降低 overdraw，session 给出的实践是按 visibility state 分组：opaque、alpha test/discard/depth feedback、translucent。opaque mesh 之间不要求严格排序，但不要和非 opaque mesh 交错。

Programmable Blending 和 memoryless target 避免中间纹理落地

（09:27）全屏雾效、deferred lighting 这类算法常常需要自定义混合。传统做法会把多个 attachment 写出，再在后续 pass 作为纹理采样。TBDR 暴露 programmable blending，让 fragment shader 直接访问 Tile Memory 中的像素数据，从而把多个 render pass 合并。

概念示例：

  • deferred lighting 先得到表面属性，再用这些属性计算光照。
  • 传统多 pass 做法会把属性 attachment 写出，再在下一轮 pass 采样。
  • Programmable Blending 让 fragment 阶段直接访问 Tile Memory 中同一像素的数据。
  • 这样可以把原本分开的 pass 合并，减少中间 attachment 的 load/store。

关键点：

  • session 明确把 global fog、deferred lighting 归为需要 custom blending 的场景。
  • Programmable Blending 的作用范围是当前像素，适合单像素级的混合和光照累积。
  • 它的收益来自省掉中间 render target 的外部写出和读回。

（10:28）如果某些 render target 只在 Tile Memory 内使用，就可以把它们设成 memoryless storage。这样 Metal 不为这些临时附件分配可持久保存的系统内存。

工作流示例：

  • 列出 deferred renderer 中的 G-Buffer attachment。
  • 标出只在当前 render pass 内使用的 attachment。
  • 这些 attachment 不需要保留到系统内存中。
  • 最终颜色或后续 pass 还要读取的结果，才需要持久保存。

关键点：

  • Memoryless Render Targets 针对的是只存在于 Tile Memory 的临时数据。
  • 它减少的是内存占用，因为不再为这些临时 render target 分配外部存储。
  • 如果后续 pass 需要采样某个结果，它就不属于这个 session 所说的 memoryless 场景。

MSAA 的 resolve 从 Tile Memory 完成

（11:31）Apple GPU 的 MSAA（Multisample Antialiasing，多重采样抗锯齿）会在片上保存多个 sample，并在 tile flush 时 resolve。session 给出的结论很直接：多重采样纹理通常不需要 store，只需要把 resolve 结果写到最终纹理。

工作流示例：

  • render pass 内使用 MSAA 生成多个 sample。
  • 多个 sample 保存在 Tile Memory 中。
  • tile flush 时直接 resolve 成最终结果。
  • 只保存 resolve 后的纹理，不保存完整 multisample attachment。

关键点：

  • session 明确说 MSAA Resolve always happens from Tile Memory。
  • 多重采样 attachment 在这种流程里是 transient 数据。
  • 把它和 memoryless storage 结合，可以同时节省带宽和 footprint。

Imageblocks 和 Tile Shaders 让 compute 进入 render pass 中间

（15:53）从 A11 开始，Apple GPU 增加了 on-chip Imageblock 和 Tile Compute。Imageblock 是 Tile Memory 中的二维数据结构，可以被 fragment function 或 kernel function 访问。Tile Shader 是能在 render pass 中 dispatch 的 compute kernel，按 API 提交顺序和 draw call 交错执行。

工作流示例：

  • 先在 render pass 内得到 tile 对应的图像数据。
  • 用 Imageblock 表示 Tile Memory 中的二维数据。
  • 在 draw call 之间插入 Tile Shader dispatch。
  • Tile Shader 按提交顺序与 draw call 交错执行，并和前后的 draw call 建立同步边界。

关键点：

  • Imageblock 的价值在于 GPU 知道它正在处理图像数据。
  • Tile Shader 可以在 mid-render pass 访问 Imageblock。
  • 这让一些原本需要额外 compute pass 的步骤留在同一个 render pass 内完成。

（19:28）tiled deferred rendering 可以用 Tile Shading 把 light culling、G-Buffer 使用和 lighting 累积合到单个 pass。原本三个 pass 之间的外部纹理读写，变成 Tile Memory 内的交错渲染与计算。

Argument Buffers 和 Indirect Command Buffers 把 draw 决策放到 GPU

（20:47）传统 render loop 由 CPU 遍历场景、读取上一帧 GPU 写出的遮挡信息、做视锥裁剪和 LOD 选择，再编码 draw command。这里有同步点：CPU 必须等待 GPU 结果，GPU 又要等 CPU 提交下一批 draw。

工作流示例：

  • 把 scene 中的 mesh、material、model 关系整理成 GPU 可以遍历的数据结构。
  • GPU 先遍历场景，渲染 occluder。
  • GPU 再遍历场景，执行 culling 和 LOD selection。
  • GPU 最后提交可见对象的 draw commands，完成最终渲染。

关键点：

  • Argument Buffers 负责让复杂场景数据留在 GPU 可访问的结构中。
  • Indirect Command Buffers 负责让 GPU 生成自己的 draw commands。
  • 这条路径去掉了 CPU 读取上一帧遮挡数据后再编码 draw command 的同步点。

（22:45）session 的 GPU-driven render loop 是三步：GPU 遍历场景渲染 occluder，GPU 再遍历场景做 culling 和 LOD selection，最后 GPU 渲染最终场景。CPU 不再逐帧决定每个 draw call。

核心启发

  1. 做什么：给现有 deferred renderer 增加 memoryless G-Buffer。 为什么值得做：session 明确指出 deferred rendering 的成本来自中间纹理的写出和采样，memoryless render target 可以减少 footprint。 怎么开始：检查每个 G-Buffer attachment 的生命周期，只在同一 render pass 内使用的附件设置 MTLStorageMode.memoryless，最终颜色附件保留 .store。

  2. 做什么：把渲染队列按 visibility state 分组。 为什么值得做：HSR 对 opaque geometry 很高效，透明和 discard 会触发 flush，错误顺序会增加 overdraw。 怎么开始：在提交 draw 前把 mesh 拆成 opaque、alpha test/discard/depth feedback、translucent 三组，先保证 opaque 与非 opaque 不交错。

  3. 做什么：把 MSAA 中间采样纹理改成 transient 资源。 为什么值得做：Apple GPU 的 MSAA resolve 从 Tile Memory 完成，完整 multisample texture 没有必要写回系统内存。 怎么开始：让 multisample texture 使用 memoryless storage，render pass 里设置 resolveTexture，store action 使用 .multisampleResolve。

  4. 做什么：为多光源场景试做 tile-based light culling。 为什么值得做：Tile Shading 可以在 render pass 内按 tile 处理 light list，把多个 pass 合成一个更省带宽的流程。 怎么开始：先把每个 tile 需要的 light index 列表组织出来，再用 tile shader 读取 imageblock 里的 G-Buffer 数据做光照累积。

  5. 做什么：把大场景的 culling 和 LOD 选择迁移到 GPU。 为什么值得做：Argument Buffers 让 GPU 遍历复杂场景数据，Indirect Command Buffers 让 GPU 编码 draw command，能减少 CPU/GPU 同步点。 怎么开始：把 mesh、material、model flatten 成 argument buffer 数组，用 compute pass 写入 indirect command buffer，再在 render pass 执行这些 command。
