Author fragmented MPEG-4 content with AVAssetWriter

Highlight

AVAssetWriter 在 WWDC20 获得了直接输出 HLS 分段 MPEG-4 数据的能力，应用可以通过 delegate 接收初始化片段和可分离媒体片段，再自行写入 segment 文件与 playlist。

核心内容

HLS 制作链路里，编码只是第一步。视频样本可以来自点播文件，也可以来自摄像头直播；样本编码成 HEVC、AAC 这类格式后，还要被切成客户端能逐段请求的媒体片段，并配套生成 playlist。

过去这部分通常由单独的 segmenter 完成。AVAssetWriter 原本擅长把媒体样本写成指定容器的文件，WWDC20 这场 session 把它推进到 HLS 的 segmenter 环节：写入对象不再绑定一个输出 URL，而是在写入过程中把分段 MPEG-4 数据交回给应用。

这个能力的边界也很清楚。AVAssetWriter 负责输出符合 HLS 或 CMAF 约束的 fragmented MP4 数据；应用负责把收到的数据组织成初始化 segment、媒体 segment、单文件或多文件形态，并用 AVAssetSegmentReport 里的信息创建媒体 playlist 和 I-frame playlist。

最后一段重点是切分质量。passthrough、编码模式、自定义切分、音频 sample dependency 和 AAC priming 都会影响 segment 的边界和时间戳。写出文件只是开始，最终还要按 HLS 的要求验证 segment 文件和 playlist。

详细内容

1. 创建不绑定输出 URL 的 AVAssetWriter

（05:36）这场 session 的第一个变化，是用 content type 初始化 AVAssetWriter。讲者明确说明这里不提供 output URL，因为 writer 不直接写一个文件，而是输出数据。

// Instantiate asset writer
let assetWriter = AVAssetWriter(contentType: UTType(AVFileType.mp4.rawValue)!)

// Add inputs
let videoInput = AVAssetWriterInput(mediaType: .video, outputSettings: compressionSettings)

assetWriter.add(videoInput)

关键点：

• contentType 使用 MP4 家族的类型，因为 fragmented MP4 仍然符合 MP4 family。
• AVAssetWriterInput 接收媒体样本，compressionSettings 表示 writer 会在写入时编码样本。
• 如果 outputSettings 传入 nil，writer 进入 passthrough mode，只按收到的样本写出数据。
• assetWriter.add(videoInput) 之后，后续仍然走 AVAssetWriter 常见的 start writing 与 append sample 流程。

2. 用 HLS profile 和分段间隔打开 fMP4 输出

（06:28）配置阶段需要指定 output file type profile、目标 segment 间隔、初始 segment 起点和 delegate。讲者补充说，HLS 的 target segment duration 需要整数秒，因此示例里使用 6 秒。

assetWriter.outputFileTypeProfile = .mpeg4AppleHLS

assetWriter.preferredOutputSegmentInterval = CMTime(seconds: 6.0, preferredTimescale: 1)

assetWriter.initialSegmentStartTime = myInitialSegmentStartTime

assetWriter.delegate = myDelegateObject

关键点：

• .mpeg4AppleHLS 让 writer 输出 Apple HLS profile 的 fragmented MP4 数据。
• preferredOutputSegmentInterval 是目标输出间隔；实际边界还会受 sync sample 约束影响。
• initialSegmentStartTime 是 interval 的起点，后面的 audio priming 处理也会要求它跟着时间偏移移动。
• delegate 是应用拿到 segment data 的入口，后面写文件和写 playlist 都依赖它。

3. delegate 回调区分初始化片段和媒体片段

（08:00、08:37）AVAssetWriter 通过 delegate 返回 Data，并用 AVAssetSegmentType 标记这段数据的类型。第二个 delegate 方法额外返回 AVAssetSegmentReport，用于生成 playlist 和 I-frame playlist。

optional func assetWriter(_ writer: AVAssetWriter, didOutputSegmentData segmentData: Data, segmentType: AVAssetSegmentType)


optional func assetWriter(_ writer: AVAssetWriter, didOutputSegmentData segmentData: Data, segmentType: AVAssetSegmentType, segmentReport: AVAssetSegmentReport?)

public enum AVAssetSegmentType : Int {
    case initialization = 1
    case separable = 2
}

关键点：

• segmentData 是 writer 输出的 fragmented media data。
• initialization 类型包含 file type box 和 movie box，可作为 HLS 的 initialization segment。
• separable 类型包含一组 movie fragment box 和 media data box，可写成媒体 segment。
• AVAssetWriter 不写 playlist；应用需要基于收到的 segment 和 AVAssetSegmentReport 自己创建 playlist。

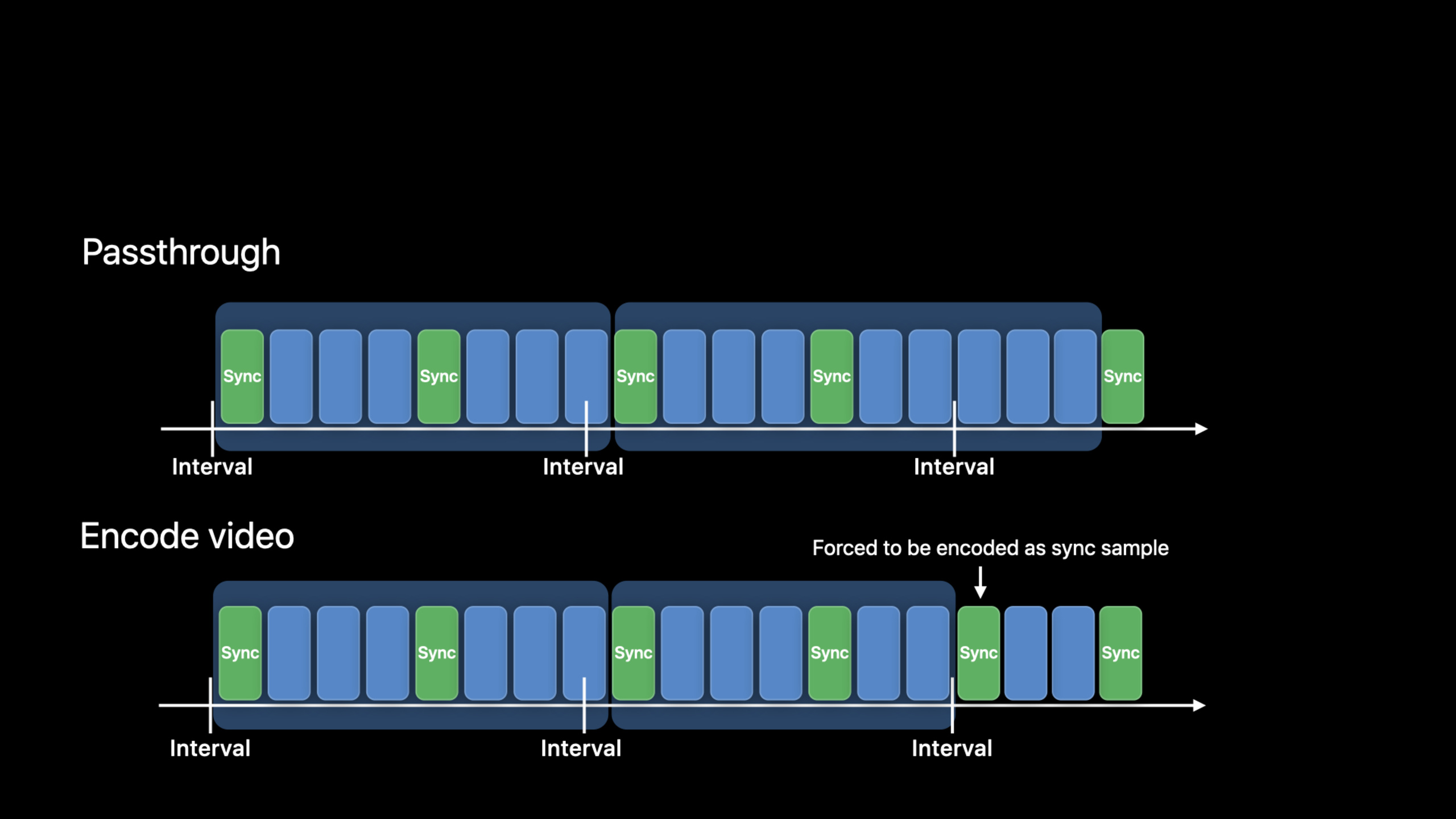

4. passthrough 与编码模式的边界不同

（10:53）passthrough mode 不编码样本。讲者说，writer 会在达到或超过目标间隔后，等到下一个 sync sample 之前输出媒体数据，因为 CMAF 要求每个 segment 从 sync sample 开始，Apple HLS 也偏好这种结构。

let videoInput = AVAssetWriterInput(mediaType: .video, outputSettings: nil)

关键点：

• outputSettings: nil 表示 passthrough，writer 按收到的样本写出。
• passthrough 模式下只能添加一个 AVAssetWriterInput。
• 如果 sync sample 离目标间隔太远，实际输出的 segment duration 会明显长于设定值，可能不适合 HLS。
• 编码模式可以在视频样本达到目标间隔时强制生成 sync sample，让输出更接近设定间隔。
• 需要多码率、多语言或音视频分离时，应使用多个 AVAssetWriter 实例并通过 master playlist 组织。

5. 自定义切分只适用于 passthrough

（13:45）如果应用需要在到达目标间隔之前切出 segment，可以把 preferredOutputSegmentInterval 设成 .indefinite，然后自己调用 flushSegment。讲者强调这只适用于 passthrough，不能和编码模式一起使用。

// Set properties
assetWriter.outputFileTypeProfile = .mpeg4AppleHLS

assetWriter.preferredOutputSegmentInterval = .indefinite

assetWriter.delegate = myDelegateObject

// Passthrough
let videoInput = AVAssetWriterInput(mediaType: .video, outputSettings: nil)

关键点：

• .indefinite 表示 writer 不按固定 interval 自动切分。
• 自定义切分时不需要设置 initialSegmentStartTime，因为没有固定 interval。
• flushSegment 会输出上一次调用之后追加的所有样本。
• flushSegment 必须在 sync sample 之前调用，保证下一个 fragmented media data 能从 sync sample 开始。
• 如果音频和视频都有 sample dependencies，均匀对齐会变难；这种场景应考虑把音频和视频做成 separate streams。

6. 先检查音频依赖，再处理 priming 时间偏移

（15:17）AVAssetTrack 新增属性用于检查音频 track 是否有 sample dependencies，例如 USAC audio。这个判断会影响 passthrough、自定义切分和音视频是否适合复用在同一条流里。

extension AVAssetTrack {
       /* indicates whether this audio track has dependencies (e.g. kAudioFormatMPEGD_USAC) */
    open var hasAudioSampleDependencies: Bool { get }
}

关键点：

• hasAudioSampleDependencies 让应用在打包前知道音频样本是否依赖前后样本。
• 有依赖的音频也需要遵守从 sync sample 开始的 segment 规则。
• 当音频和视频都存在依赖，单一 muxed stream 的切点更难稳定，separate streams 更容易控制。

（16:16）AAC 编码会在第一段真实音频样本前加入 priming。常见 AAC priming 是 2,112 个 audio samples，在 44,100Hz 下约 48ms。CMAF 使用 edit list box 补偿；Apple HLS profile 为了兼容旧播放器不使用 edit list，而是把 audio media 的 baseMediaDecodeTime 向前移动 priming 的长度。

这会遇到一个限制：baseMediaDecodeTime 是无符号整数，不能早于 0。session 给出的做法是把音频和视频样本一起向后平移同样的 offset，再把 audio 的 decode time 向前补偿 priming。initialSegmentStartTime 也要使用相同 offset。讲者提到几秒通常够用，Apple 的 Media File Segmenter 使用 10 秒 offset。

核心启发

1. VOD 到 fMP4 HLS 转码器

做什么：把本地电影文件转成 fMP4 segment 文件和 HLS playlist。

为什么值得做：session 的点播流程就是用 AVAssetReader 从源 movie 读样本，再推给 AVAssetWriter 输出 fragmented MP4 segment data。

怎么开始：用 AVAssetWriter(contentType:) 创建 writer，设置 .mpeg4AppleHLS 和 6 秒 preferredOutputSegmentInterval，在 delegate 里把 initialization 与 separable 数据写成文件，再根据 AVAssetSegmentReport 写 playlist。

2. 直播采集到 HLS 分发

做什么：把摄像头和麦克风采集到的样本实时打包成 HLS segment。

为什么值得做：transcript 明确列出 AVCaptureVideoDataOutput 和 AVCaptureAudioDataOutput 作为 live material 的输入来源，AVAssetWriter 可以接住这些 sample data。

怎么开始：从 capture output 收到样本后 append 到 writer input；视频使用编码模式，让 writer 在接近目标间隔的位置生成 sync sample；delegate 收到 segment 后立刻写文件或上传到服务器。

3. 按业务标记自定义切片

做什么：在课程章节、赛事回合或广告边界前主动切出 segment。

为什么值得做：session 提供了 .indefinite 加 flushSegment 的自定义切分路径，适合固定时间间隔不够准确的场景。

怎么开始：只在 passthrough 模式使用这条路径，把 preferredOutputSegmentInterval 设成 .indefinite；在目标 sync sample 前调用 flushSegment；如果音频和视频依赖关系复杂，改用 separate streams。

4. 多码率和多语言 HLS 输出器

做什么：为同一个内容生成不同码率、不同语言或音视频分离的 HLS variants。

为什么值得做：session 说明可以通过 master playlist 交付多个 video/audio streams，创建多个 AVAssetWriter 实例来生成这些 streams。

怎么开始：为每条 variant 建一个 writer，分别设置 HLS profile、segment interval 和 delegate；playlist 层把 variant stream 和 audio rendition 组合起来；如果使用 Apple HLS profile，给样本和 initialSegmentStartTime 应用相同的 priming offset。

5. HLS 打包质量检查工具

做什么：把每次生成的 segment 文件和 playlist 自动送进验证步骤。

为什么值得做：session 结尾强调 HLS 有要求和推荐项，Apple 建议验证用 AVAssetWriter 写出的 segment files 和 playlist。

怎么开始：在 delegate 写完一批 segment 后保留生成目录，运行 HLS 验证工具检查 playlist、duration、segment boundary 和兼容性，把失败报告返回到打包配置里修正。
